Vanne papillon de signalisation

Grâce à l'usine de FUXEON® pour la personnalisation, la vanne papillon de signal se compose d'un corps de vanne papillon et d'un dispositif de signal. Vous pouvez effectuer l'achat à l'usine de FUXEON®. Le corps de vanne contrôle le débit d'eau en faisant tourner la plaque de vanne autour de l'axe, doté d'une structure compacte, d'une ouverture et d'une fermeture rapides, et convient aux environnements d'installation avec un espace limité. Le matériau du corps de la vanne est principalement en fonte ductile ou en acier au carbone, qui est solide et durable avec une longue durée de vie. L'autre partie est le dispositif de signal, qui déclenche un micro-interrupteur lorsque la vanne s'ouvre ou se ferme selon un angle spécifique. Le signal du commutateur peut être transmis via le circuit au contrôleur d'alarme incendie.

Paramètre

Fonction:

La vanne papillon de signal à bride sert non seulement à ouvrir et fermer le débit d'eau, mais peut également être surveillée par le système d'alarme incendie, fournissant ainsi un retour en temps réel sur l'état marche/arrêt de la vanne via le dispositif de signal.

Il existe trois méthodes de connexion courantes :

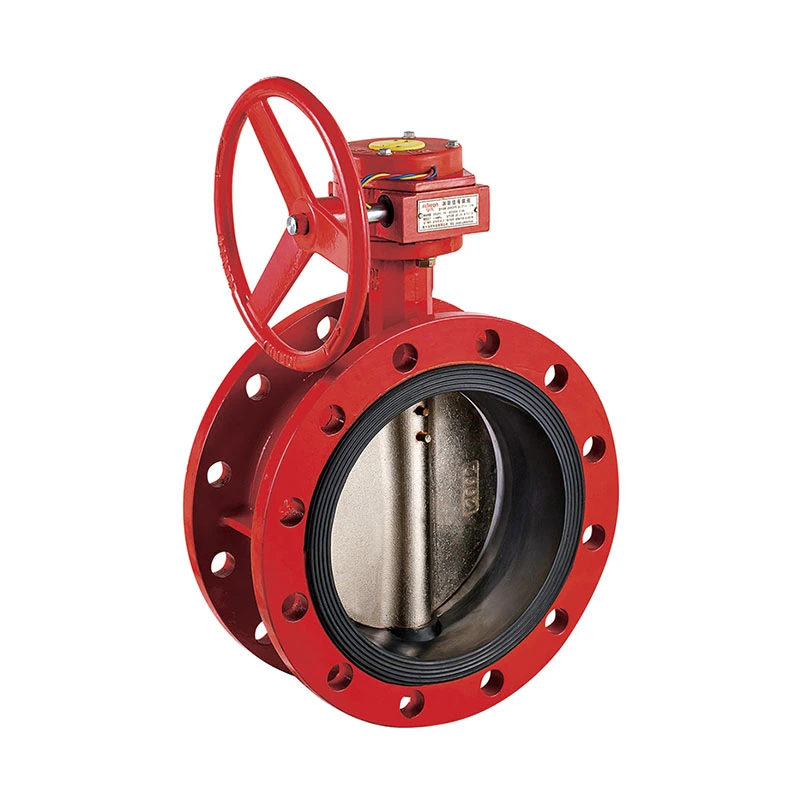

Connexion à bride

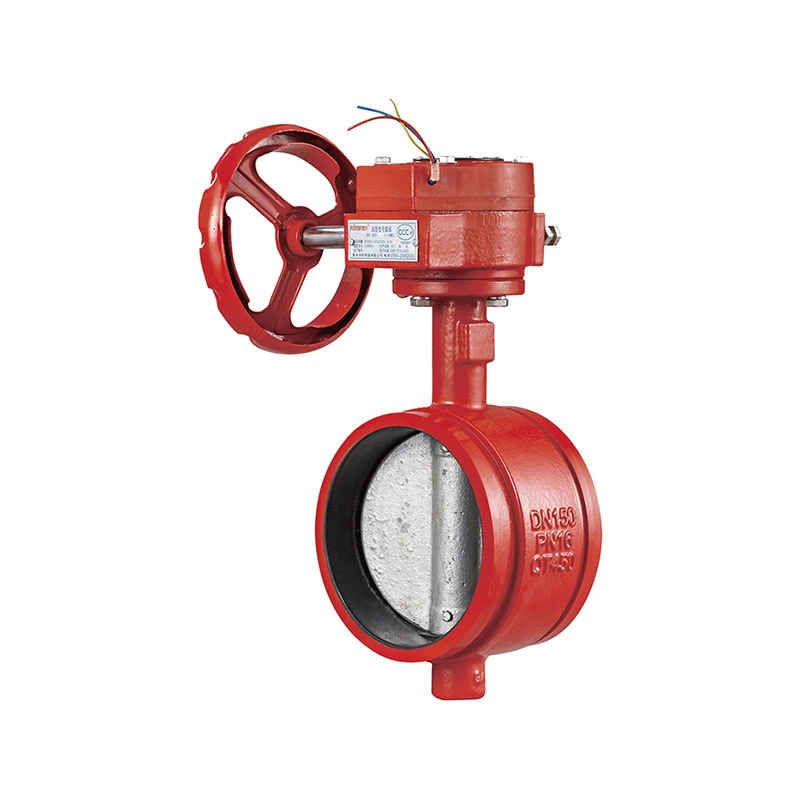

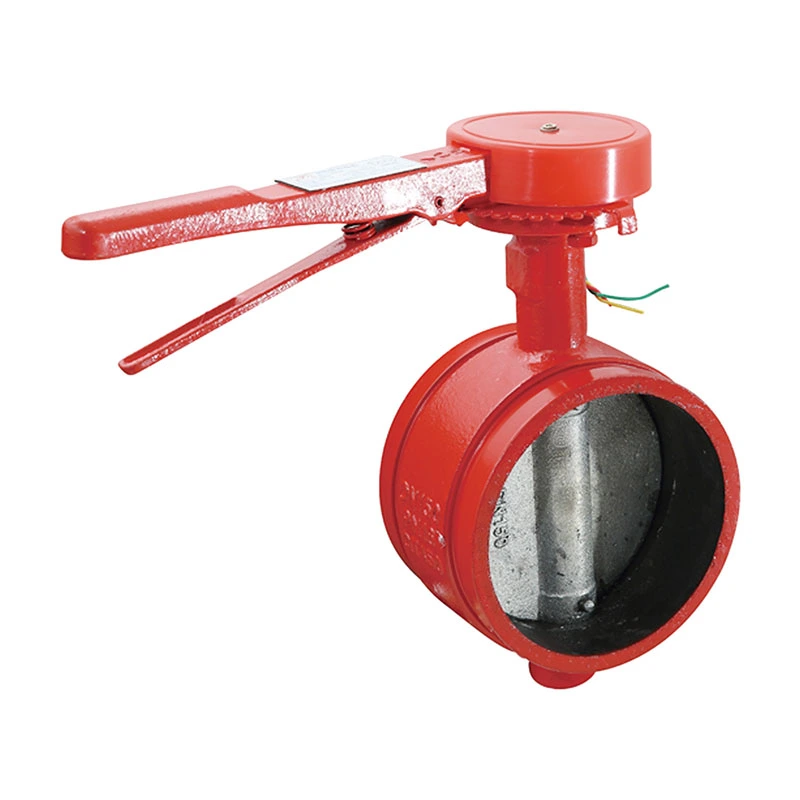

Connexion à rainure

Joint bout à bout

La méthode de connexion correspondante peut être sélectionnée en fonction de différentes conditions de pipeline.

L'appareil est connecté à la centrale d'alarme incendie. Dans le cas où la vanne est accidentellement fermée ou partiellement fermée, le système émettra immédiatement une alarme pour empêcher le système de protection incendie de tomber en panne en raison de la fermeture de la vanne.

FAQ

Q1 : Pour quels systèmes de canalisations les vannes papillon de signalisation sont-elles adaptées ?

R : les vannes papillon à signal de roue à vis sans fin sont largement utilisées dans les systèmes de protection contre les incendies, l'approvisionnement en eau et le drainage, la CVC, les canalisations industrielles, l'ingénierie municipale et les systèmes de traitement de l'eau. Ils sont idéaux pour les scénarios nécessitant une surveillance à distance de l'état marche-arrêt des vannes, en particulier les colonnes montantes de gicleurs d'incendie, les conduites d'eau d'incendie, les canalisations d'automatisation des bâtiments et les systèmes de verrouillage de sécurité industrielle.

Q2 : Quels types de supports ce produit peut-il gérer ?

R : Ils conviennent aux fluides propres tels que l’eau, l’air et l’huile, ainsi qu’aux liquides légèrement corrosifs et aux eaux usées. Les modèles à joint souple (joints EPDM/NBR/PTFE) conviennent aux fluides non corrosifs comme l'eau d'incendie et l'eau domestique, tandis que les modèles à joint dur peuvent gérer des fluides légèrement corrosifs. Ils ne sont pas recommandés pour les fluides corrosifs à haute concentration ou les milieux contenant de grosses particules solides.

Q3 : Quels sont les principaux avantages de l’application ?

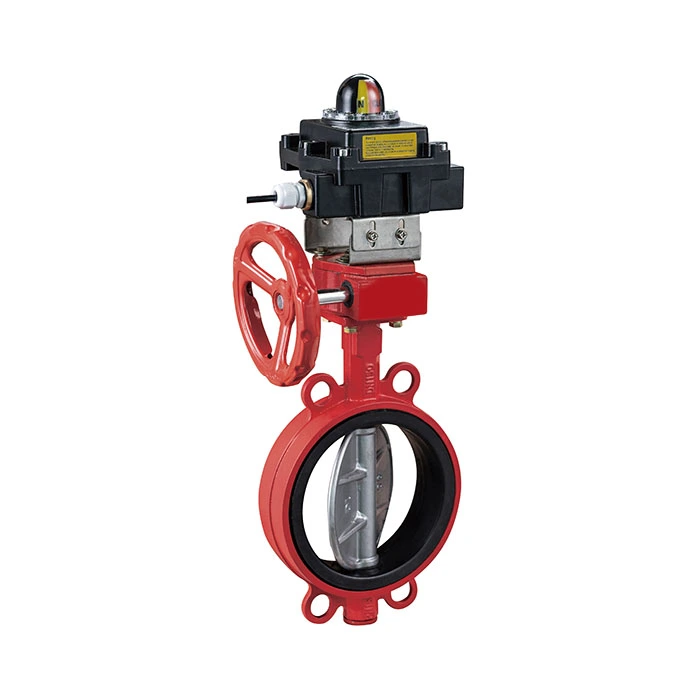

R : Outre la structure compacte et le fonctionnement rapide d'un quart de tour à 90° des vannes papillon ordinaires, leur principal avantage réside dans le dispositif de signal intégré (interrupteur de fin de course, micro-interrupteur), qui peut signaler l'état marche-arrêt aux panneaux de commande ou aux systèmes d'alarme incendie à distance. Ils permettent une surveillance en temps réel, évitent les dysfonctionnements et garantissent la sécurité du système, avec une étanchéité fiable et une rentabilité.

Notre garantie service après-vente

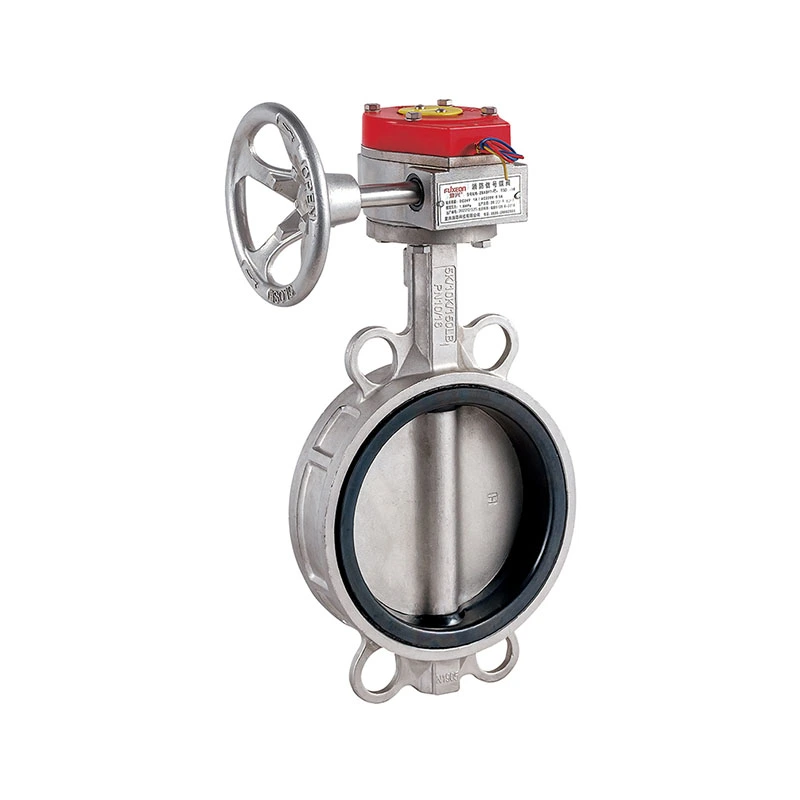

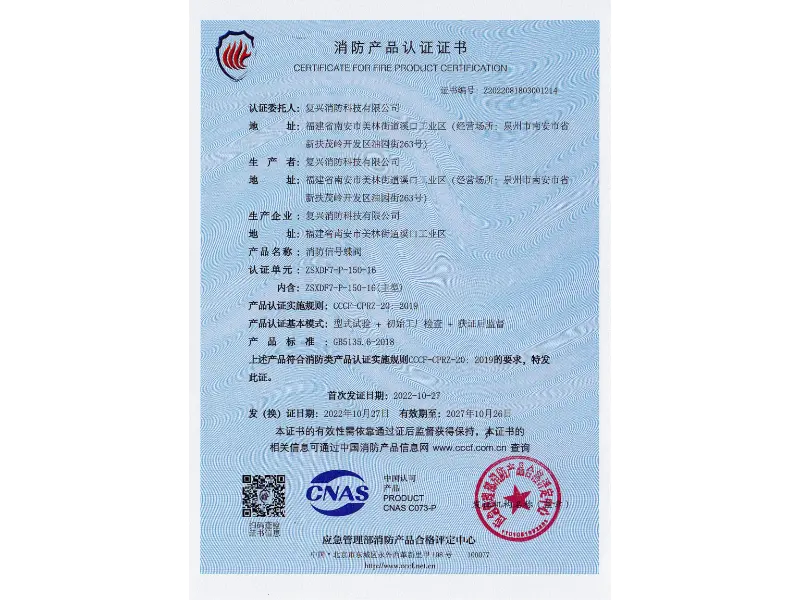

La vanne papillon à signal de type plaquette a passé la certification nationale des produits de protection contre l'incendie et est conforme aux exigences des règles de mise en œuvre de la certification des produits de protection contre l'incendie CCCF-CПRZ-20:2019. FUXEON® met en œuvre un contrôle qualité dans l'ensemble du processus, depuis l'approvisionnement en matières premières, la production et la fabrication jusqu'à l'inspection du produit fini. Nous fournissons une assistance technique professionnelle, des conseils de sélection de produits, des conseils d'installation et d'application et un service après-vente. Nous pouvons répondre rapidement aux clients et leur proposer des solutions, en fournissant des équipements de protection incendie efficaces, sûrs et stables pour la protection incendie des bâtiments, la protection incendie industrielle et les grands projets d'ingénierie.
