Vanne papillon manuelle

Les principaux composants de la vanne papillon manuelle de FUXEON® comprennent le corps de vanne, la tige de vanne, le disque de vanne, la bague d'étanchéité et le dispositif de transmission. Les principaux matériaux du corps de vanne sont la fonte, la fonte ductile, l'acier au carbone et l'acier inoxydable. Le matériau principal de la tige de vanne est l'acier inoxydable et la fonte sphéroïdale. Le matériau de la plaque de soupape est de la fonte sphéroïdale et de l'acier inoxydable. Le matériau de la bague d'étanchéité est l'EPDM, le NBR et le PTFE. Les vannes papillon sont couramment utilisées dans les systèmes de protection incendie, les systèmes municipaux d'approvisionnement en eau et de drainage, les systèmes de canalisations industrielles et les systèmes municipaux d'approvisionnement en eau et de drainage.

Paramètre:

Vanne papillon manuelle à joint souple classifications courantes :

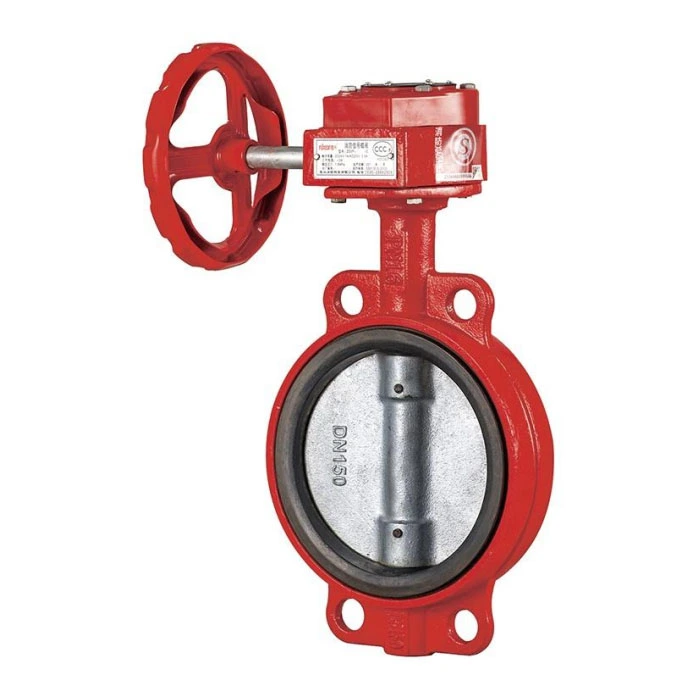

La vanne papillon en fonte ductile peut être divisée en type de serrage, type à bride et type à rainure en fonction de la méthode de connexion, et différentes méthodes de connexion peuvent être sélectionnées selon les besoins pour une installation rapide. La vanne papillon manuelle en acier inoxydable peut être divisée en type de poignée, type de turbine, électrique et pneumatique selon la méthode de conduite, et peut être sélectionnée en fonction de la fréquence de fonctionnement et des exigences du système.

Pourquoi choisir notre vanne papillon à cosse en forme de plaquette ?

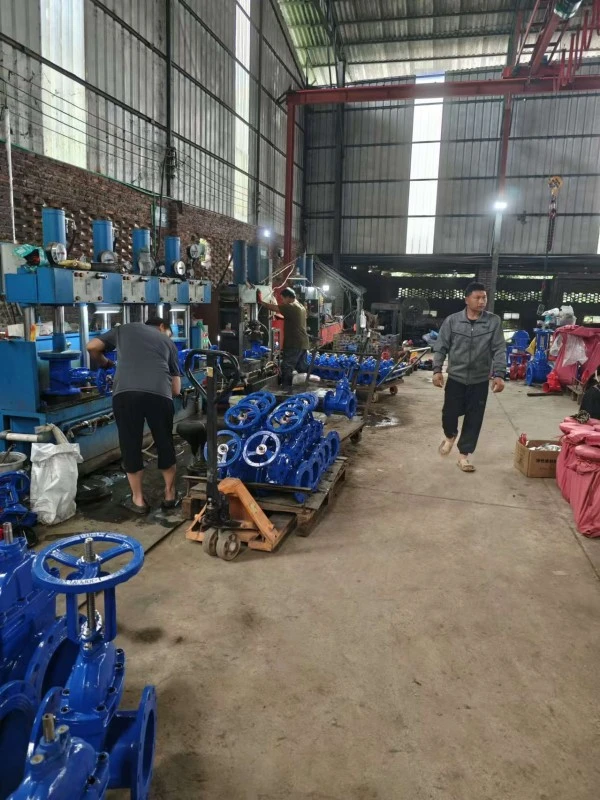

Nous disposons d'une ligne de production indépendante, d'une livraison rapide et évitons les intermédiaires. Structure simple, ouverture et fermeture rapides et entretien facile. Convient à diverses méthodes de fonctionnement (manuel, électrique, pneumatique). Fournir des services de retour, d’échange et de maintenance.

FAQ

Q1 : Pour quels systèmes de canalisations les vannes papillon manuelles sont-elles adaptées ?

R : Les vannes papillon manuelles sont largement utilisées dans les systèmes d'approvisionnement en eau et de drainage, les systèmes de protection incendie, la CVC, les canalisations industrielles, l'ingénierie municipale et le traitement des eaux usées. Ils sont idéaux pour le contrôle marche-arrêt des fluides dans des canalisations de grand diamètre, particulièrement adaptés aux scénarios dans lesquels le fonctionnement manuel est pratique et où des commutations fréquentes ne sont pas nécessaires, tels que les canalisations de bouches d'incendie, les canalisations d'eau de refroidissement et les canalisations d'évacuation des eaux usées.

Q2 : Quels types de fluides les vannes papillon manuelles peuvent-elles gérer ?

R : Ils conviennent aux fluides propres tels que l’eau, l’air et l’huile, ainsi qu’aux liquides légèrement corrosifs et aux eaux usées. Les vannes papillon manuelles à joint souple (joints EPDM/NBR) conviennent aux fluides non corrosifs, tandis que les modèles à joint dur peuvent gérer des fluides légèrement corrosifs, mais ne sont pas recommandés pour les fluides corrosifs à haute concentration ou les fluides contenant de grosses particules solides.

Q3 : Quels sont les principaux avantages d’application des vannes papillon manuelles ?

R : Ils ont une structure compacte, une conception légère et un petit espace d'installation, particulièrement adapté aux canalisations de grand diamètre. Le fonctionnement manuel est simple et économique, avec un interrupteur quart de tour à 90° pour réaliser un contrôle marche/arrêt rapide. Les performances d'étanchéité sont fiables et le coût est inférieur à celui des autres vannes manuelles, ce qui les rend rentables pour les applications à grande échelle.
