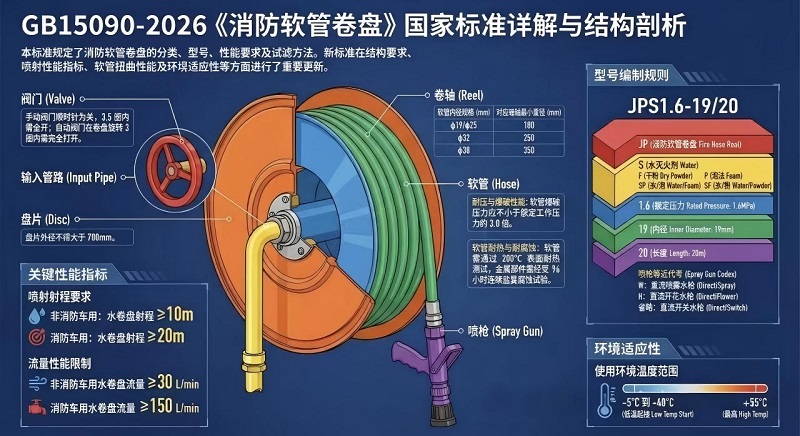

La nouvelle norme GB15090-2026 pour les « enrouleurs de tuyaux d'incendie »

1. Qualité d'apparence

(1) La surface du manueltuyau d'incendiele moulinet doit être traité pour résister à la corrosion. La couche de peinture doit être uniforme et ne doit présenter aucune rayure. Les soudures doivent être lisses et uniformes, fermement soudées, sans imperfections, etc.

2. Exigences structurelles

(1) Les enrouleurs de lance à incendie de type pivotant devraient être constitués de deux disques dont le diamètre ne dépasse pas 700 mm. 3/4"tuyau d'incendieenrouleur avec un diamètre intérieur de ϕ19, 1" enrouleur de tuyau d'incendie avec un diamètre intérieur de ϕ25 et le diamètre de la bobine ne doit pas être inférieur à 180 mm. Pour les tuyaux flexibles avec un diamètre intérieur de ϕ32, le diamètre de la bobine ne doit pas être inférieur à 250 mm. Pour les tuyaux flexibles avec un diamètre intérieur de ϕ38, le diamètre de la bobine ne doit pas être inférieur à 350 mm.

(2) Les robinets à tournant sphérique doivent être conformes aux dispositions de GB/T13927. Les sens d'ouverture et de fermeture du robinet à tournant sphérique en laiton doivent être clairement indiqués. Le sens horaire est fermé. Si un robinet-vanne ou un robinet d'arrêt est utilisé, il doit être complètement ouvert dans les trois tours et demi du volant. Lors de l'utilisation d'une vanne d'entrée automatique, les sens d'ouverture et de fermeture doivent être clairement indiqués. La vanne d'entrée automatique doit être complètement ouverte dans les trois tours de l'enrouleur de tuyau d'incendie à balançoire manuelle.

(3) Le raccordement entre le tuyau flexible et le dévidoir doit garantir que le tuyau situé à proximité du raccordement ne s'aplatit pas lorsqu'il est enroulé.

3. Il ne doit y avoir aucune fuite au niveau d'aucune partie de l'enrouleur de tuyau ou de tout raccord, et le tuyau et l'enrouleur ne doivent pas présenter de déformation significative.

4. Le couple de démarrage pour faire tourner l'enrouleur de tuyau en PVC ne doit pas dépasser 20 N·m.

5. La buse d'incendie en laiton doit avoir un interrupteur ; la fonction de commutation « marche » et « arrêt » doit être complétée par une seule action.

6. La surface du tuyau doit être lisse, sans dommages, rayures ou renflements locaux. L'impression doit être claire et complète et inclure la pression de service de l'enrouleur de tuyau d'incendie, le diamètre intérieur et le nom ou la marque du fabricant.

7. La méthode d'utilisation correcte et les exigences d'inspection périodique doivent être clairement indiquées dans du texte et des graphiques dans un endroit visible.


8. Exigences d'installation

a) Si un enrouleur de tuyau autre qu'un camion de pompiers est placé dans une armoire de bouche d'incendie, un espace suffisant doit être assuré pour que le tuyau puisse être librement retiré dans n'importe quelle direction après letuyau d'incendiele coffret à bobines est ouvert. L'armoire à enrouleur de tuyau à double porte utilisée dans des environnements humides doit être dotée de mesures de protection contre l'humidité et de ventilation.

b) Si des robinets-vannes sont utilisés dans une armoire à enrouleur de tuyau en acier inoxydable, un espace suffisant doit être laissé autour du volant pour garantir l'ouverture.
