Pourquoi les sprinkleurs verticaux restent importants dans les systèmes de protection incendie fiables

Les systèmes de gicleurs automatiques sont conçus autour d'un principe simple : détecter un incendie en développement grâce à la chaleur et évacuer l'eau dans la zone protégée le plus tôt possible. Bien que la tête de gicleur soit un composant relativement petit, son orientation d'installation, sa réponse thermique, ses caractéristiques de décharge, la taille des connexions et sa certification peuvent affecter directement le fonctionnement global du système de protection incendie.

Parmi les différentes configurations de gicleurs disponibles pour les installations commerciales, industrielles et de stockage, les gicleurs verticaux restent un choix important lorsque la disposition des canalisations, la structure du plafond et l'environnement d'installation nécessitent que le gicleur soit positionné au-dessus du tuyau avec le déflecteur tourné vers le haut. La NFPA 13 définit un arroseur vertical selon cette disposition de décharge vers le haut et fournit des exigences spécifiques pour la sélection, le positionnement et l'espacement des arroseurs à pulvérisation verticaux standard.

Pour les entrepreneurs, les distributeurs de produits de protection incendie, les concepteurs de systèmes et les acheteurs d'équipements de construction, le choix d'un extincteur vertical ne devrait donc pas se limiter à la vérification du filetage de connexion et du prix. Les caractéristiques de réponse, le facteur K, la température nominale, le matériau, la finition, les exigences d'approbation, les conditions d'installation et la compatibilité avec le système de gicleurs complet méritent tous une attention particulière.

Qu’est-ce qui différencie un arroseur vertical ?

Conçu pour une installation vers le haut

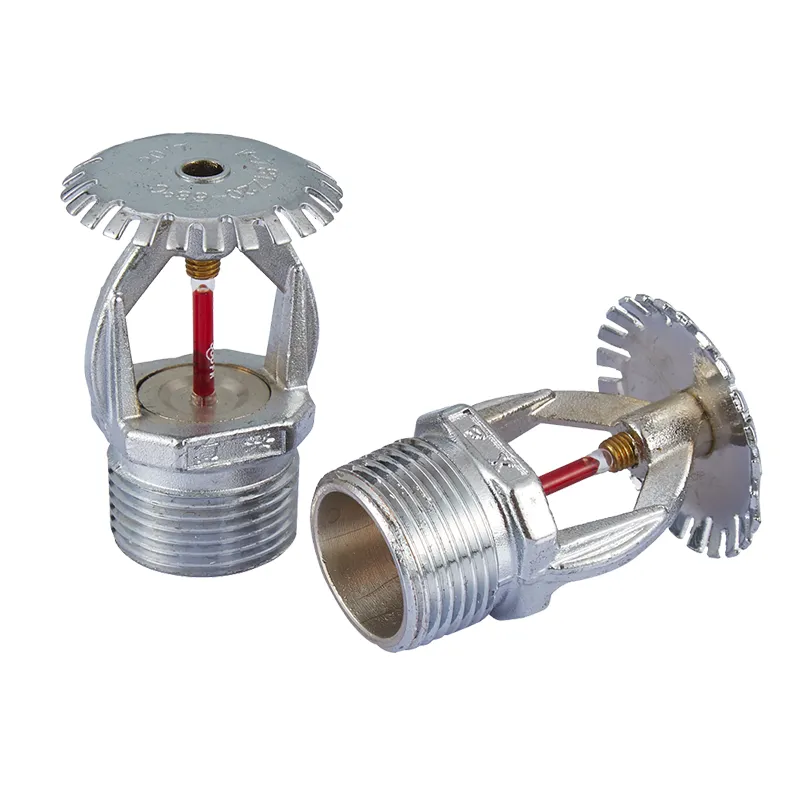

Un arroseur vertical est conçu pour être installé de manière à ce que l'eau soit évacuée vers le haut contre le déflecteur avant d'être distribuée dans la zone protégée. Cette configuration est différente des arroseurs suspendus, qui sont installés sous la tuyauterie avec le déflecteur positionné en dessous.

L'orientation de l'installation affecte la manière dont le sprinkleur interagit avec le plafond environnant, la structure du toit, la tuyauterie et d'autres composants du bâtiment. Par conséquent, le type de gicleur doit être sélectionné dans le cadre de la conception hydraulique et de l’aménagement global plutôt que traité comme un composant interchangeable.

Les conditions d’installation influencent la sélection du sprinkleur

Les arroseurs verticaux peuvent être particulièrement utiles dans les zones où la tuyauterie exposée est préférée ou lorsque la configuration du bâtiment rend pratique un arroseur orienté vers le haut. Les installations industrielles, les entrepôts, les zones utilitaires, les structures de stationnement et autres environnements de canalisations exposées peuvent nécessiter ce type de configuration en fonction de la conception du système.

La norme NFPA 13 comprend des exigences d'installation distinctes pour les arroseurs à pulvérisation standards suspendus, verticaux et latéraux, y compris des règles concernant le positionnement, l'espacement, la zone de protection et les obstructions.

Paramètres de base que les acheteurs devraient évaluer

Les paramètres exacts doivent toujours être extraits de la documentation technique et de la liste d'homologation du modèle de sprinkleur sélectionné. Pour les projets commerciaux de protection incendie, les acheteurs doivent éviter de présumer que deux gicleurs d’apparence similaire ont des caractéristiques hydrauliques ou thermiques identiques.

Pourquoi le facteur K est important dans la sélection des arroseurs

Le débit et la pression sont liés

Le facteur K est un paramètre hydraulique important car le débit des arroseurs est lié au facteur K et à la pression de fonctionnement. Un facteur K plus élevé peut permettre un plus grand débit d’eau à une pression donnée, mais cela ne signifie pas qu’un arroseur à facteur K plus élevé est automatiquement meilleur pour chaque application.

Le facteur K de l'arroseur doit être sélectionné en fonction du calcul hydraulique, de la classification des risques, de la densité de conception requise, de l'approvisionnement en eau disponible et d'autres paramètres du système.

La conception du système passe avant la sélection du produit

Pour cette raison, les ingénieurs de projet doivent d’abord déterminer les caractéristiques d’évacuation d’eau requises, puis sélectionner un arroseur avec un facteur K et une homologation compatibles. Cette approche permet d'éviter les situations dans lesquelles un arroseur est physiquement compatible avec la tuyauterie mais hydrauliquement inapproprié pour le projet.

La réponse thermique détermine le moment où l'arroseur s'active

Éléments sensibles à la chaleur

Contrairement aux équipements d'incendie à commande manuelle, un arroseur automatique est conçu pour réagir lorsque son élément sensible à la chaleur atteint sa température de fonctionnement spécifiée. L'élément thermique peut utiliser une ampoule en verre ou un autre mécanisme répertorié, selon la conception du gicleur.

FUXEON® déclare que ses produits extincteurs utilisent des ampoules en verre thermosensibles et sont conçus pour s'activer automatiquement lorsque la température prédéfinie est atteinte. L'entreprise identifie également les ampoules en verre allemandes JOB parmi les composants utilisés dans sa gamme de gicleurs.

L'indice de température doit correspondre à l'environnement

La température nominale doit être sélectionnée en fonction des conditions ambiantes autour de l'arroseur. Si un gicleur est installé à proximité d'un équipement produisant de la chaleur, de radiateurs, d'appareils d'éclairage ou d'autres sources à température élevée, le concepteur doit tenir compte de ces conditions lors de la sélection de la température nominale appropriée.

Choisir une température nominale simplement parce qu’elle est couramment utilisée peut créer une installation inadaptée. L'évaluation correcte doit être basée sur l'environnement réel et la norme de protection incendie applicable.

Pourquoi le contrôle des obstructions est important pour les gicleurs verticaux

La distribution d'eau nécessite un dégagement adéquat

Un arroseur ne peut pas assurer le schéma de distribution prévu si des poutres, des tuyaux, des conduits, des éléments structurels, des supports de stockage ou d'autres obstacles interfèrent de manière significative avec le rejet.

La norme NFPA 13 contient des exigences spécifiques pour le positionnement des arroseurs à pulvérisation verticaux et pendants standard par rapport aux obstructions. La distance applicable dépend des dimensions et de l'emplacement de l'obstruction ainsi que de la disposition des gicleurs.

L'aménagement des entrepôts nécessite une attention particulière

Les installations de stockage peuvent présenter des conditions d'obstruction plus complexes, car les racks, les produits stockés, les structures de toit, les systèmes d'éclairage et les services mécaniques peuvent tous affecter le placement des gicleurs.

Pour de telles applications, la disposition des gicleurs doit être développée en même temps que l'agencement de stockage et la classification des risques. L’arroseur lui-même ne peut pas compenser une configuration inadaptée du système.

Applications où les arroseurs verticaux peuvent être envisagés

Entrepôts et installations de stockage

Les entrepôts utilisent fréquemment des conduites de gicleurs exposées, ce qui fait des configurations verticales une option pratique dans la conception de systèmes appropriés. Cependant, le choix des arroseurs doit tenir compte de la hauteur de stockage, de la classification des produits, de la disposition des racks, de la construction du plafond et des exigences hydrauliques.

Bâtiments industriels

Les usines de fabrication et les bâtiments industriels peuvent contenir de grandes zones ouvertes, des canalisations exposées, des machines, des matériaux combustibles et diverses configurations de plafond. Les arroseurs verticaux peuvent être intégrés dans des systèmes de gicleurs automatiques appropriés lorsque leurs exigences d'application et d'installation répertoriées sont respectées.

Zones commerciales et utilitaires

Les bâtiments commerciaux, les salles mécaniques, les zones de service, les parkings et autres emplacements comportant des canalisations exposées peuvent également utiliser des configurations de gicleurs verticaux en fonction de la conception de protection incendie applicable.

L'application finale doit toujours être déterminée par l'ingénieur en protection incendie et par les exigences locales applicables plutôt que par l'orientation des gicleurs uniquement.

Les matériaux et la finition de surface affectent la fiabilité à long terme

Construction en laiton

Le laiton est couramment utilisé pour les corps de gicleurs car il offre une combinaison de résistance mécanique, d'usinabilité et de résistance à la corrosion adaptée à de nombreux environnements intérieurs de protection contre les incendies.

FUXEON® décrit sa gamme de gicleurs d'incendie comme étant fabriquée à partir de laiton et indique que des finitions chromées sont disponibles pour une résistance à la corrosion et une longue durée de vie.

Les conditions environnementales doivent être prises en compte

Les gicleurs installés dans des environnements humides, corrosifs, poussiéreux ou chimiquement agressifs peuvent nécessiter une finition appropriée ou une construction de gicleurs spécialisée. Les acheteurs doivent donc fournir au fournisseur des informations sur l'environnement d'installation avant de choisir la configuration finale.

Un arroseur standard conçu pour un environnement intérieur normal ne doit pas automatiquement être considéré comme adapté à toutes les applications industrielles ou extérieures.

La certification est une considération clé en matière d'approvisionnement

Pourquoi les approbations sont importantes

Les composants de protection incendie sont des produits critiques pour la sécurité. De nombreux projets commerciaux exigent que les extincteurs soient munis d'approbations ou de certifications spécifiques avant de pouvoir être acceptés par le propriétaire du projet, le consultant, l'assureur ou l'autorité compétente.

FUXEON® identifie UL et FM parmi les certifications disponibles dans sa gamme de produits de gicleurs d'incendie, aux côtés d'autres certifications d'entreprise et de produits, notamment CCCF, ISO 9001, CE, EAC et LPCB. L'approbation exacte doit être vérifiée pour le modèle de gicleur spécifique acheté.

Ne considérez pas les certifications comme interchangeables

Pour les achats internationaux, il est important de confirmer le numéro de modèle exact, la portée de l'approbation, le facteur K nominal, la température nominale, l'orientation et la liste applicable. Une certification détenue par un modèle de sprinkler ne signifie pas nécessairement que tous les modèles de la gamme de produits du fabricant portent la même approbation.

Ce que les acheteurs doivent confirmer avant de passer une commande

Fournissez les informations complètes sur la candidature

Lorsqu'ils demandent un devis, les acheteurs professionnels doivent fournir l'application prévue, le type de bâtiment, la classification des risques si disponible, les exigences de raccordement des canalisations, l'exigence du facteur K, la température nominale, la certification requise, la quantité et le marché de destination.

Ces informations permettent au fournisseur de recommander un modèle basé sur les exigences réelles du projet plutôt que de simplement correspondre à un nom de produit générique.

Confirmer les documents techniques avant expédition

Pour les grands projets, les acheteurs doivent demander la fiche technique pertinente, les instructions d'installation, les informations d'approbation, les dessins dimensionnels et l'identification du produit avant de finaliser l'achat.

La documentation est particulièrement importante lorsque le sprinkleur est soumis à un consultant, à un service d'incendie, à un assureur ou à un processus d'approbation de projet.

Protéger les gicleurs pendant le stockage et l'installation

Les têtes de gicleurs doivent être protégées des dommages mécaniques pendant le transport, le stockage et l'installation. L'élément sensible à la chaleur est un composant essentiel, donc une mauvaise manipulation peut potentiellement affecter les performances de l'arroseur.

L'installation doit suivre les instructions du fabricant et la norme de protection incendie applicable. La NFPA 13 exige spécifiquement que les arroseurs standards verticaux et suspendus soient sélectionnés, positionnés et espacés conformément aux exigences d'installation applicables.

L'approche de FUXEON® en matière de fabrication de extincteurs automatiques

FUXEON®est un fabricant d'équipements de protection incendie basé à Nan'an, Fujian, en Chine. L'entreprise déclare exploiter des bases de production couvrant plus de 20 000 mètres carrés et fabrique des produits de protection contre l'incendie, notamment des vannes d'alarme, des extincteurs automatiques, des bouches d'incendie, des lances à incendie et des enrouleurs de tuyaux.

Sa gamme de produits de gicleurs comprend des configurations verticales, suspendues, latérales et dissimulées, avec différentes options de débit destinées à différentes exigences d'installation. FUXEON® indique également que les produits de gicleurs finis sont soumis à des tests de pression avant de quitter l'usine.

Pour les distributeurs internationaux et les entrepreneurs en protection incendie, cette gamme de produits plus large peut être utile car les systèmes de gicleurs nécessitent souvent plusieurs types de composants au sein du même projet. Cependant, chaque modèle de sprinkler doit encore être évalué par rapport aux exigences spécifiques de conception et d'approbation du projet.

Une protection incendie fiable commence par une bonne adéquation du système

Un arroseur vertical est un petit composant, mais ses performances sont étroitement liées à la conception hydraulique, à l'orientation de l'installation, à la réponse thermique, à l'espacement, au contrôle des obstructions et à la certification. Choisir un arroseur basé uniquement sur ses dimensions ou son prix d'achat peut créer des risques inutiles lors de l'approbation et de l'installation du système.

Pour les acheteurs professionnels, une meilleure approche d'approvisionnement consiste à commencer par les exigences de protection, puis à faire correspondre le facteur K, la température nominale, le type de réponse, la connexion, le matériau, la finition et la certification du système d'arrosage au système.

Avec une gamme de configurations de gicleurs, des certifications internationales, des options de construction en laiton et des tests de pression en usine,FUXEON®fournit des solutions de gicleurs verticaux aux entrepreneurs, aux distributeurs et aux projets de protection incendie à la recherche de composants fiables pour les systèmes de gicleurs automatiques. Le modèle final doit toujours être sélectionné et installé conformément à la norme de protection incendie applicable, à la conception approuvée et à la documentation technique du fabricant.
