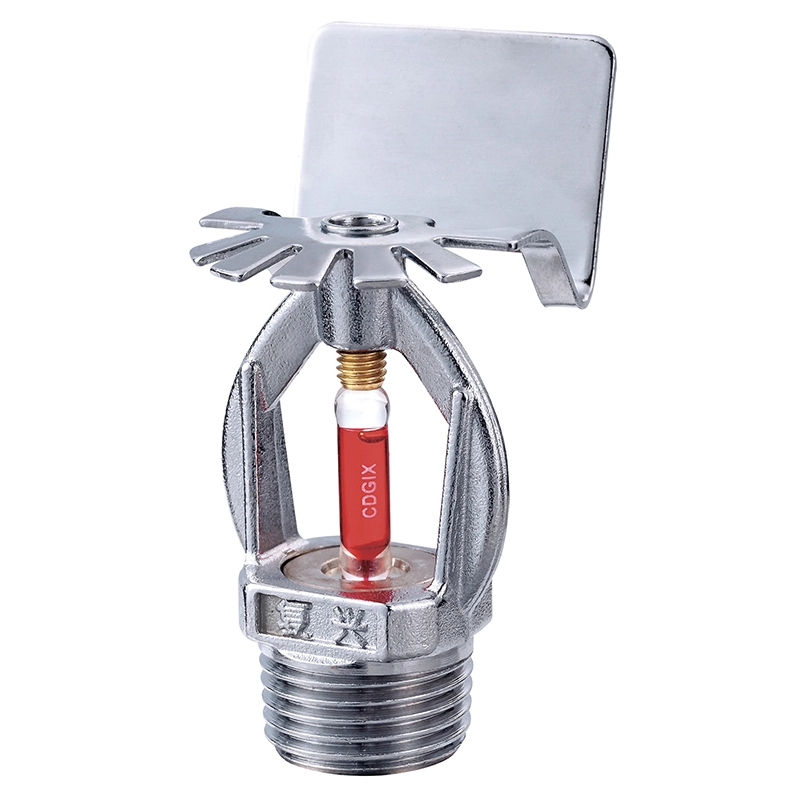

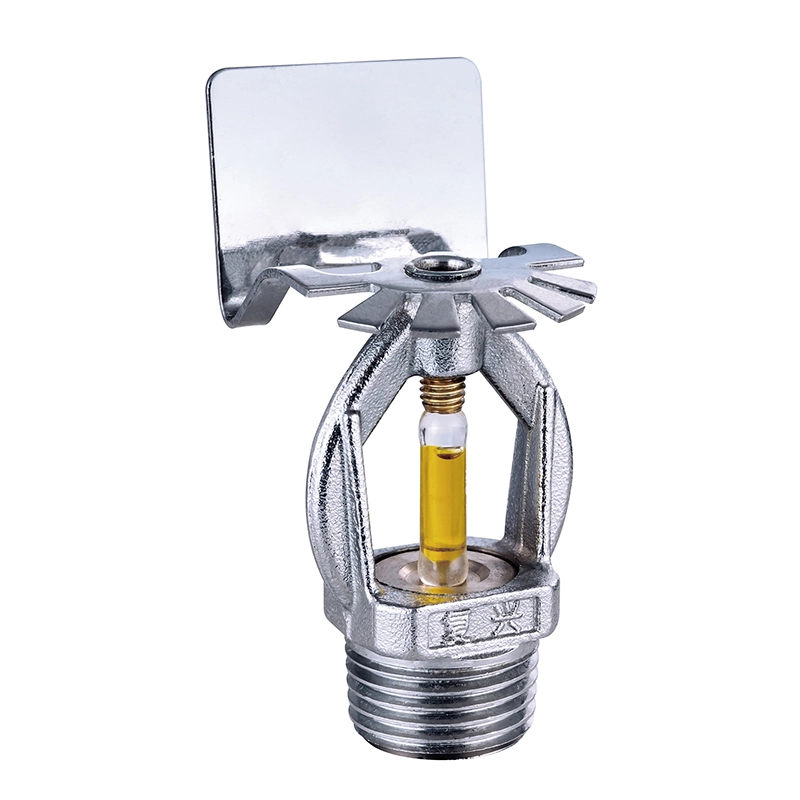

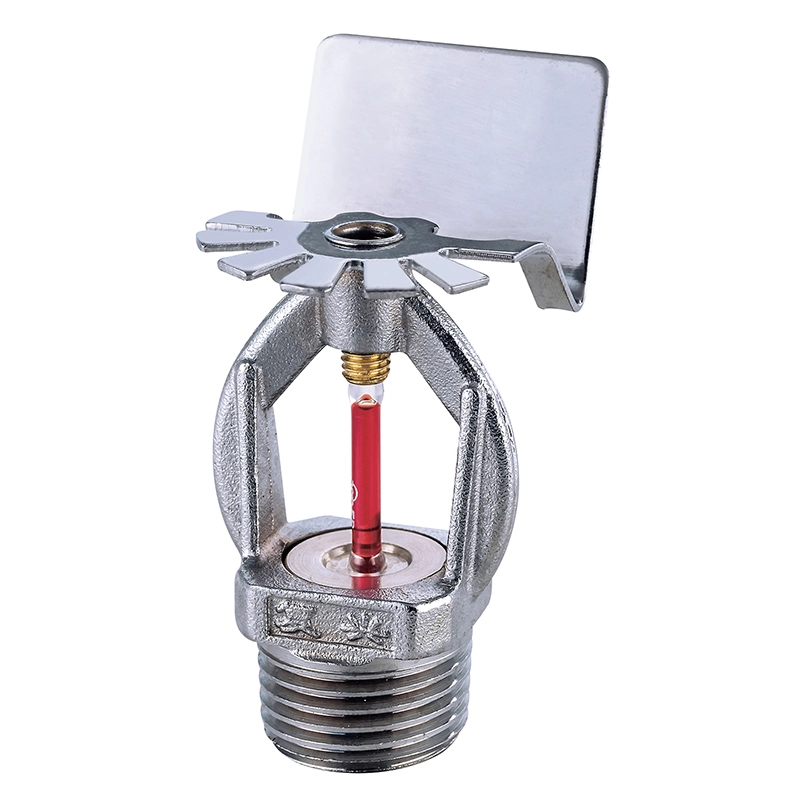

Arroseur de paroi latérale

L'arroseur latéral utilise une ampoule en verre sensible à la chaleur pour s'activer lorsque la température ambiante atteint sa température de fonctionnement spécifiée. Les températures nominales disponibles incluent 57°C, 68°C, 79°C, 93°C et 141°C, permettant une sélection en fonction de différentes conditions ambiantes.

Modèle de pulvérisation

Distribution directionnelle

Lorsqu'un incendie se produit, la température ambiante augmente et l'ampoule en verre atteint sa température d'activation nominale. L'ampoule se brise et libère la colonne d'eau qui heurte le déflecteur et est redirigée vers l'avant et vers l'extérieur.

Contrairement aux arroseurs verticaux ou suspendus avec des jets de pulvérisation circulairement symétriques, le déflecteur directionnel produit une distribution d'eau en forme d'éventail parabolique vers la zone protégée. La forme de pulvérisation est donc un facteur important à prendre en compte lors de la détermination de la position du mur, de l’espacement des arroseurs et de la couverture.

Exigences de couverture

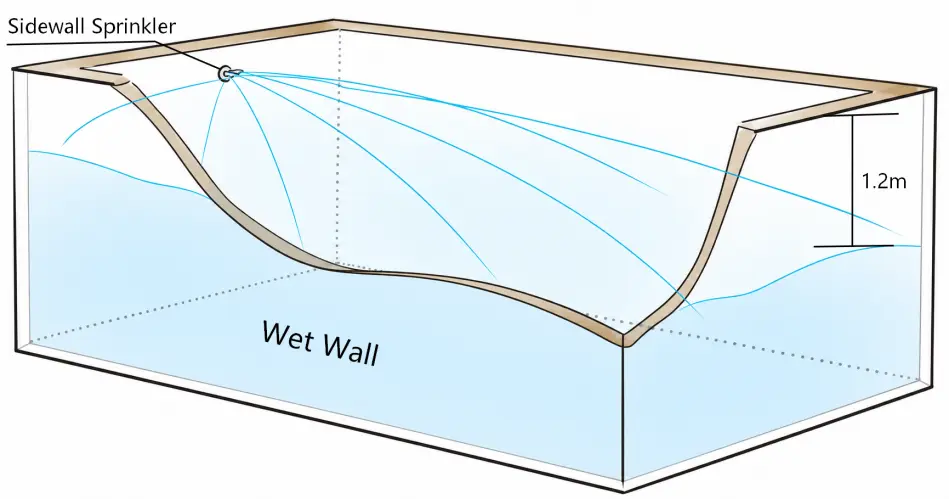

L’arroseur latéral standard est destiné aux zones à faible risque. Son utilisation dans des zones à risque moyen nécessite une certification spéciale applicable et une vérification que le jet de pulvérisation peut mouiller le mur opposé et le mur d'extrémité adjacent sous la pression de service de l'arroseur.

La zone de protection réelle doit être déterminée en fonction de la norme de conception de protection incendie applicable, de la disposition du bâtiment, de l'espacement des gicleurs, des conditions du plafond et des exigences hydrauliques.

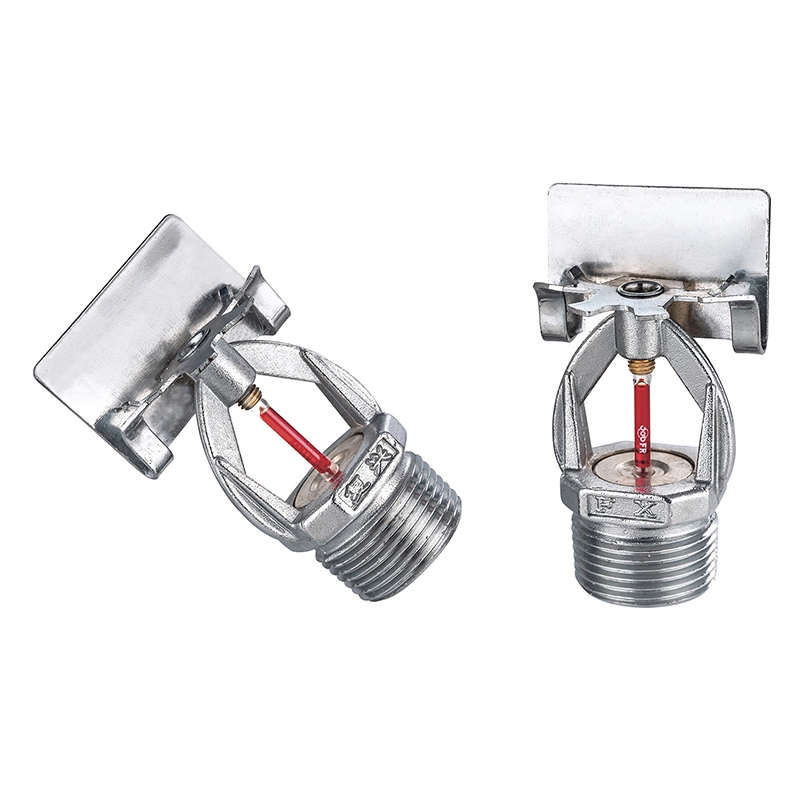

Construction du produit

Principaux matériaux

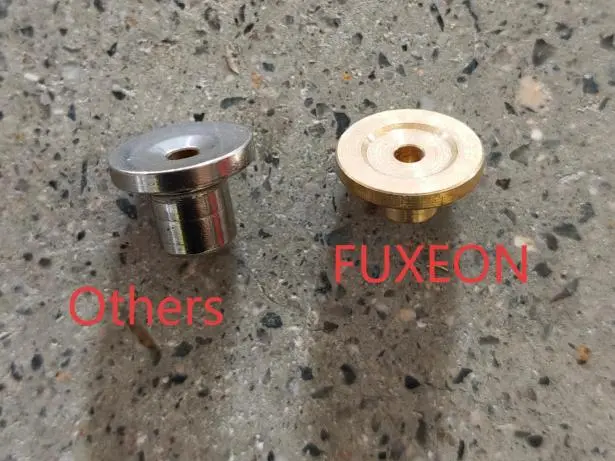

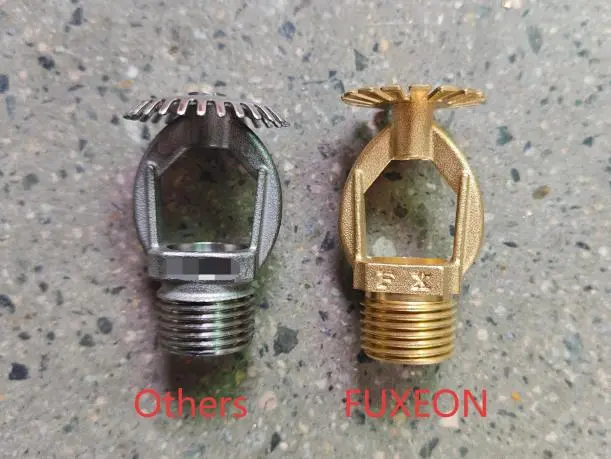

Le Sprinkler FUXEON® se compose d'un cadre en alliage de cuivre, d'une ampoule en verre sensible à la chaleur, de joints et d'un déflecteur. La construction en alliage de cuivre constitue une option de matériau appropriée pour les applications où la résistance à la corrosion et la capacité de résistance à la pression sont importantes.

Certains arroseurs à faible coût utilisent un alliage de zinc pour le cadre principal. Par rapport à la construction en alliage de cuivre, les produits en alliage de zinc peuvent avoir une résistance à la corrosion et des performances de pression inférieures, ce qui peut affecter la durée de vie dans des environnements exigeants.

Élément thermique

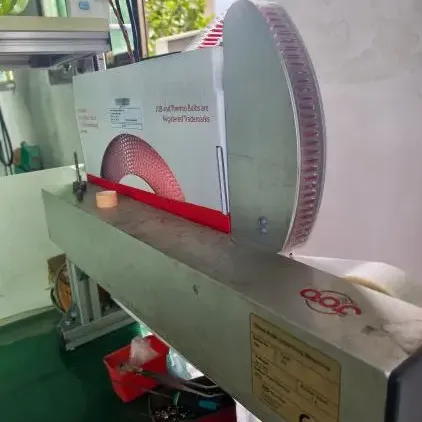

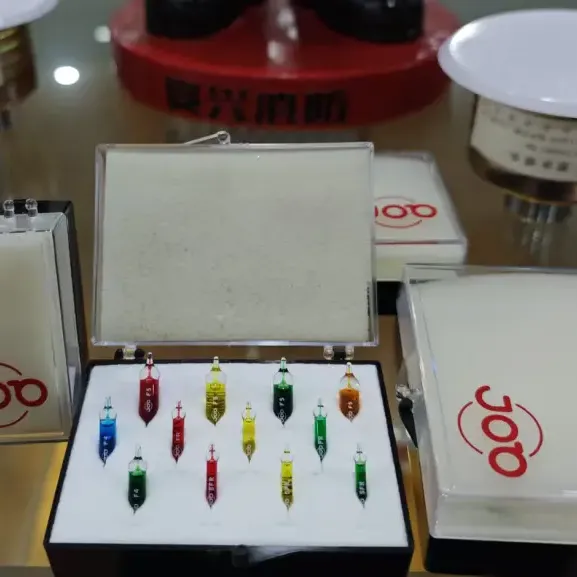

FUXEON® utilise des composants thermosensibles JOB. L'ampoule en verre est conçue pour une réponse thermique rapide et une température d'activation contrôlée, aidant l'arroseur à réagir lorsque la température ambiante atteint sa valeur nominale spécifiée.

Ces composants thermosensibles sont utilisés dans les bâtiments haut de gamme, les navires, les installations industrielles et d'autres environnements où la fiabilité de la protection incendie est importante.

Données techniques

Comparaison de produits

Différentes configurations de gicleurs offrent différents modèles de distribution d’eau et options d’installation. La comparaison suivante aide les acheteurs à évaluer si un arroseur mural, vertical ou suspendu est plus adapté à une configuration de bâtiment spécifique.

Installation

Installation murale

L'arroseur est installé horizontalement contre le mur sur le tuyau de dérivation d'alimentation en eau. Son déflecteur dirige le jet d'eau vers la zone protégée, produisant une distribution parabolique unilatérale.

Pour les bâtiments résidentiels, les dortoirs, les chambres d'hôtel, les services de bâtiments médicaux et les immeubles de bureaux à toit plat, l'installation sur parois latérales peut être utilisée lorsque les exigences de conception de protection incendie applicables le permettent.

Espacement d'installation

Étant donné que le gicleur est placé près d'un mur et dispose d'une distribution d'eau directionnelle, l'espacement d'installation et la distance de protection doivent tenir compte de la distance entre les gicleurs, des dimensions de la pièce et de l'emplacement de la source d'incendie potentielle la plus défavorable.

Pour les systèmes utilisant deux rangées de têtes de gicleurs muraux, les gicleurs doivent être disposés en quinconce lorsque la norme de conception applicable l'exige. Lorsque la portée intérieure dépasse la distance de protection maximale assurée par deux rangées opposées, une rangée de gicleurs supplémentaire peut être nécessaire entre elles.

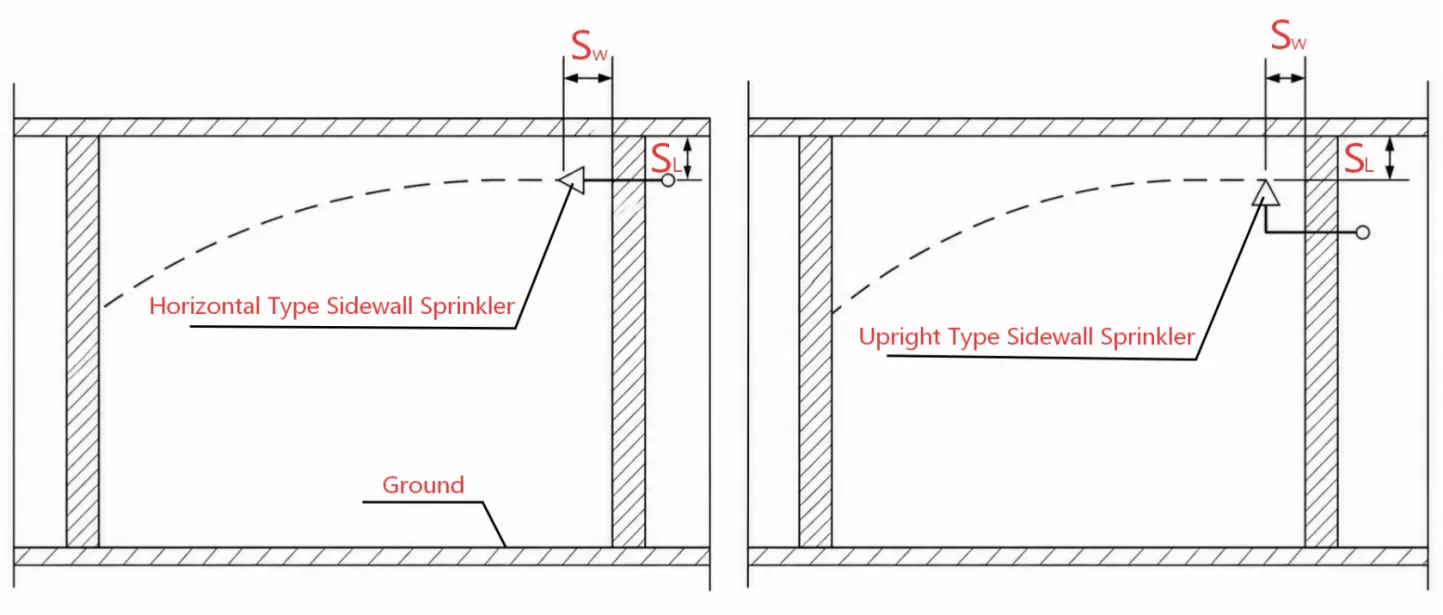

Position du déflecteur

La distance d'installation entre le déflecteur, le plafond et le mur arrière affecte la distribution du jet. Pour les applications de couverture standard, les dimensions de référence fournies sont indiquées ci-dessous.

Les dimensions réelles de l'installation doivent être confirmées en fonction du type de gicleur, de la structure du bâtiment, de la norme de protection incendie applicable et de la conception approuvée du système.

Applications

L'extincteur à paroi latérale FUXEON® peut être utilisé dans les bâtiments résidentiels, les dortoirs, les chambres d'hôtel, les services de bâtiments médicaux, les immeubles de bureaux, les navires et les installations industrielles où l'installation sur paroi latérale est autorisée.

Il est particulièrement utile dans les espaces où la structure du plafond, la disposition architecturale ou la position d'installation disponible rendent l'installation de gicleurs aériens conventionnelle inadaptée.

Attestation

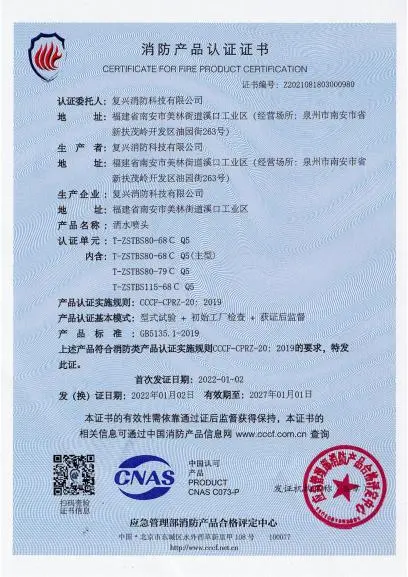

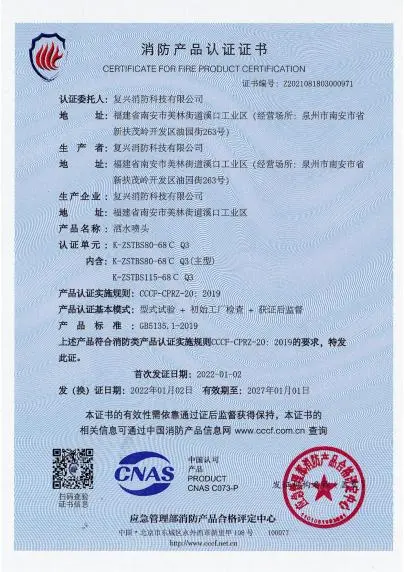

L'arroseur mural FUXEON® a obtenu la certification CCCF en Chine, fournissant la preuve de sa conformité aux exigences chinoises applicables en matière de produits de protection incendie.

FUXEON® fonctionne également avec les systèmes de gestion certifiés GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 et GB/T 27922-2011.

Guide de sélection

Température nominale

La température nominale doit être sélectionnée en fonction de la température ambiante normale autour du gicleur et des exigences du système de protection incendie. FUXEON® propose des options de 57°C, 68°C, 79°C, 93°C et 141°C pour différents environnements d'installation.

Conception de la couverture

La sélection doit tenir compte des dimensions de la pièce, de la hauteur du plafond, de la position des murs, de l'espacement des gicleurs, de la couverture requise, des conditions d'approvisionnement en eau et des normes de protection incendie applicables. Le jet directionnel signifie que la position de l’arroseur doit être soigneusement confirmée pour garantir que les murs et la surface de plancher protégés reçoivent la distribution d’eau requise.

FAQ

Où peut-il être installé ?

Le Sprinkler est conçu pour une installation horizontale contre un mur et peut être utilisé dans des bâtiments résidentiels, hôteliers, médicaux, de bureaux et autres bâtiments appropriés où la conception de protection incendie applicable autorise les gicleurs latéraux.

Peut-il être utilisé dans les zones à risque moyen ?

Les modèles standards sont destinés aux zones à faible risque. L'utilisation dans des zones à risque moyen nécessite une certification spéciale applicable et la vérification que l'arroseur peut fournir le mouillage requis des murs opposés et adjacents dans les conditions de travail spécifiées.

Quelle classe de température dois-je choisir ?

La température nominale doit être sélectionnée en fonction de la température ambiante normale autour du gicleur et des exigences du système de protection incendie. Les températures disponibles vont de 57°C à 141°C.

Quelle est la taille de la connexion ?

Les modèles répertoriés utilisent une connexion BSP 1/2" (DN15). Les autres configurations doivent être confirmées avec FUXEON® selon le modèle requis.

Avez-vous un MOQ ?

Pour les produits conventionnels, FUXEON® prend en charge un faible MOQ. Les produits OEM nécessitent généralement un délai de production de 30 à 40 jours, en fonction des exigences personnalisées.

Offrez-vous une garantie ?

Oui. FUXEON® offre une garantie d'un an pour ses produits de gicleurs d'incendie en laiton, sous réserve des conditions de garantie applicables.
