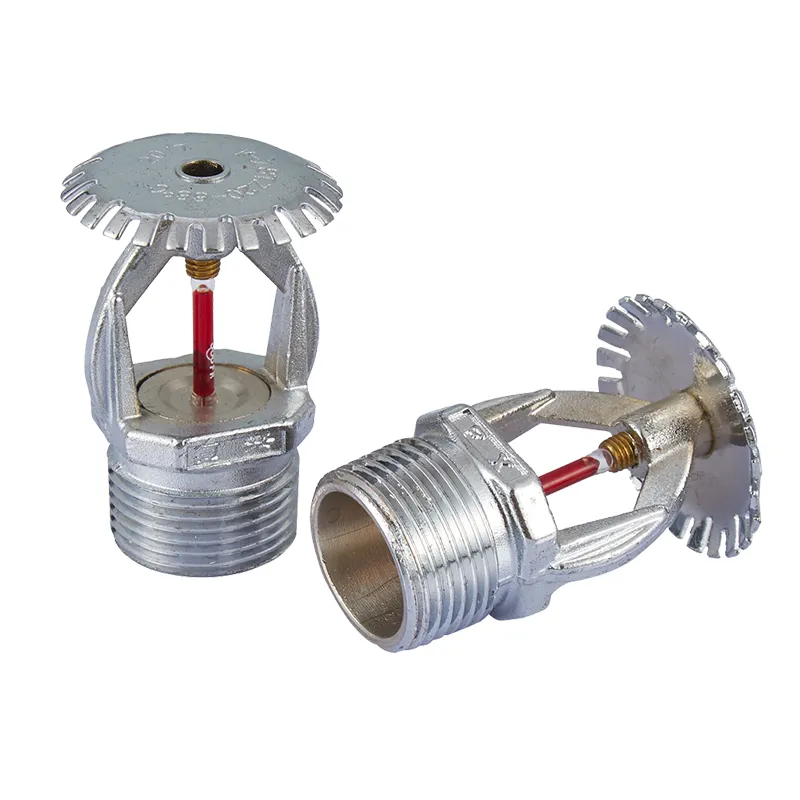

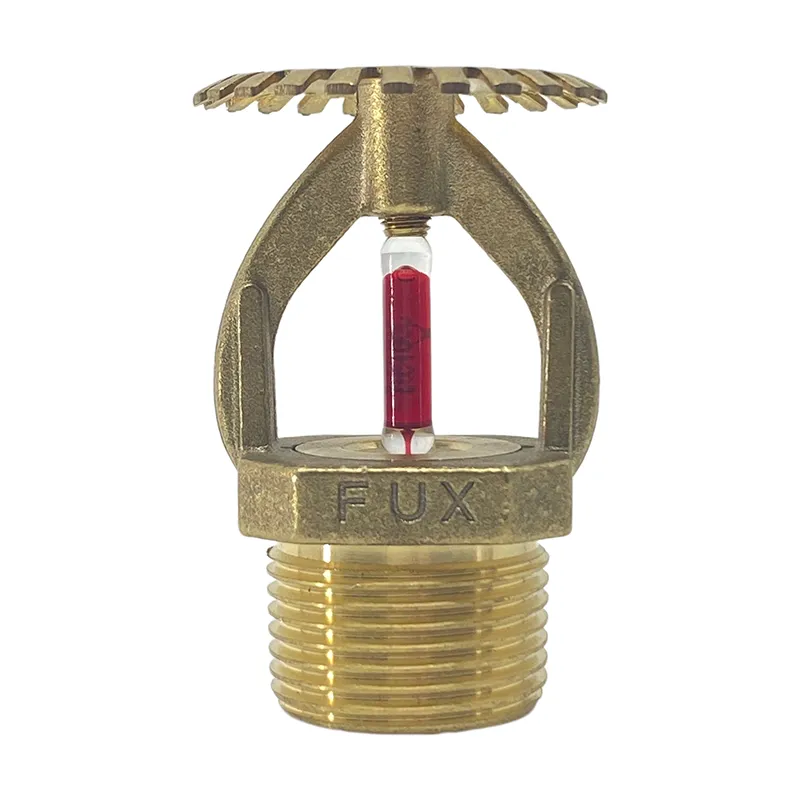

Arroseur vertical

La tête de gicleur verticale FUXEON® est une tête de gicleur d'extinction d'incendie en boucle fermée à ampoule de verre, adaptée aux espaces ouverts sans plafonds suspendus, complétant les têtes de gicleur suspendues montées au plafond. L'installation verticale, s'appuyant sur une structure de distribution d'eau parabolique scientifiquement conçue, garantit une distribution uniforme de l'eau et une efficacité d'extinction d'incendie élevée, résolvant efficacement les problèmes de protection contre les incendies dans les usines et les entrepôts à grande portée et ouverts sans plafonds suspendus, et est conforme aux normes nationales et internationales d'installation de protection contre les incendies.

Principe de fonctionnement

Le composant de détection central de la tête de gicleur est une ampoule en verre de haute précision remplie d'une solution à coefficient de dilatation thermique élevé. À température ambiante, l'ampoule en verre soutient les composants d'étanchéité internes, assurant l'étanchéité globale et la résistance à la pression de la tête d'arrosage et évitant les fuites et les dysfonctionnements quotidiens.

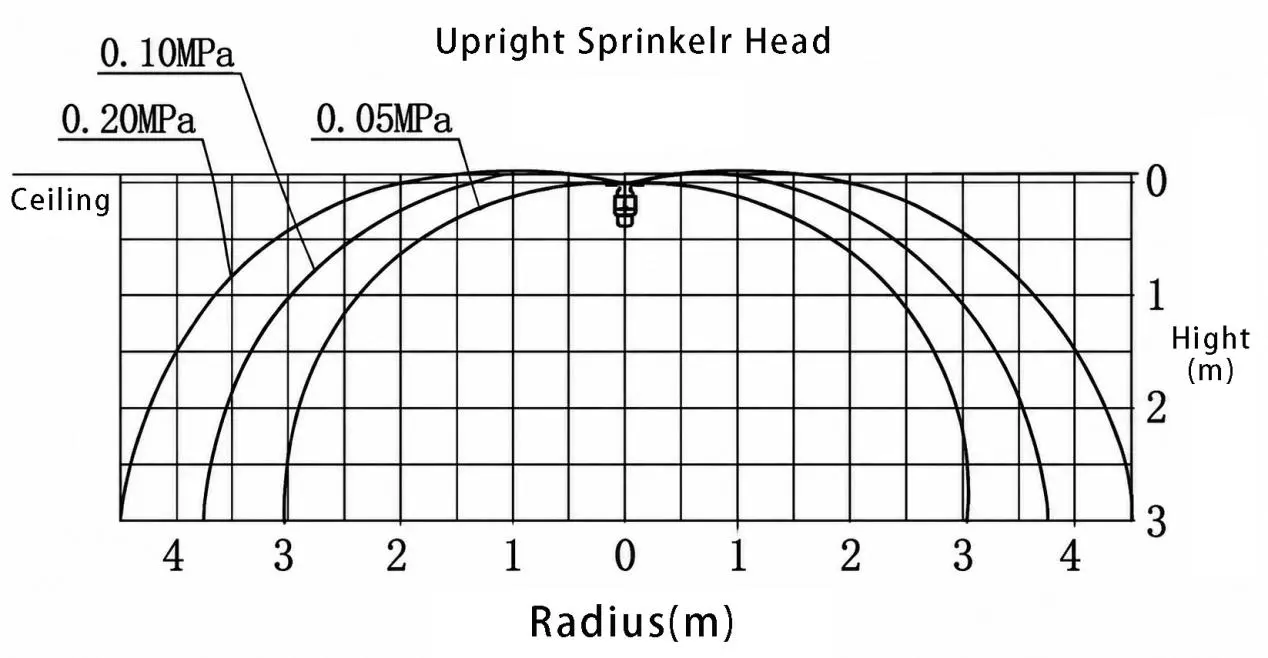

En cas d'incendie, la température ambiante augmente rapidement. La solution à l’intérieur de l’ampoule en verre se dilate sous l’effet de la chaleur et l’ampoule éclate instantanément lorsqu’elle atteint sa température nominale. La limite d'étanchéité est libérée et la pression de l'eau dans la canalisation force l'ouverture des composants d'étanchéité. Le jet d'eau à haute pression frappe la plaque anti-éclaboussures et se propage dans un rideau d'eau parabolique uniforme, refroidissant rapidement l'eau et l'isolant de l'oxygène, permettant ainsi une extinction efficace des incendies et supprimant la propagation du feu.

Paramètres techniques et modèles de produits

Les têtes d'arrosage verticales FUXEON® sont disponibles en deux séries principales : DN15 diamètre K80 et DN20 diamètre K115. Ceux-ci incluent des types de réponse standard et de réponse rapide, couvrant plusieurs températures nominales pour s'adapter à diverses conditions de fonctionnement. La valeur K est le coefficient de débit, qui détermine directement le débit d'eau de la tête d'arrosage et la zone de couverture d'extinction d'incendie.

Spécifications : Le modèle K80 a un débit nominal de 80 litres/minute (1,33 litres/seconde) sous pression nominale, adapté aux espaces de lutte contre l'incendie de petite et moyenne taille ; le modèle K115 a un débit maximum de 115 litres/minute (1,92 litres/seconde), offrant un débit d'eau important et une large couverture, adapté aux scénarios de lutte contre les incendies à haut risque tels que les grandes usines et entrepôts.

Avantages principaux du produit

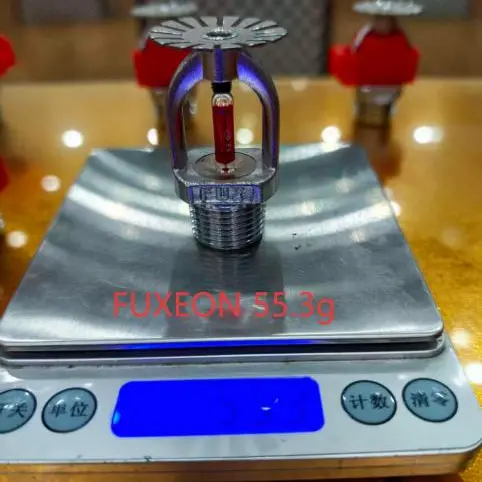

1. Construction entièrement en laiton, robuste et durable, haute sécurité

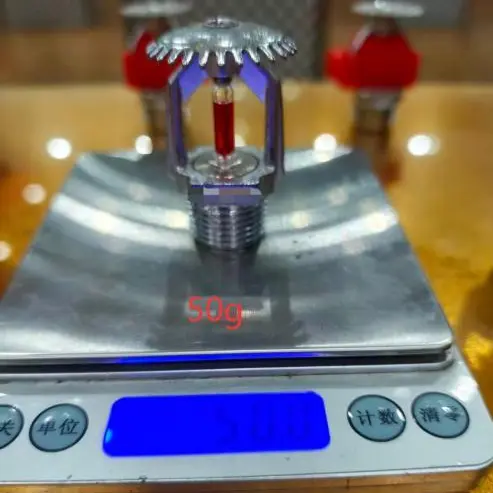

Toutes les têtes de gicleurs verticales FUXEON® sont fabriquées en laiton pur. De nombreux fabricants du secteur réduisent leur utilisation du laiton ou le remplacent par un alliage de zinc pour contrôler les coûts, ce qui donne lieu à des produits sujets à la casse, à la corrosion et à des taux de défaillance élevés. Ce produit adopte une structure monobloc entièrement en laiton, offrant une résistance structurelle, une résistance à la pression et une résistance à la corrosion élevées, ce qui le rend adapté aux environnements industriels difficiles tels que les températures et l'humidité élevées. Il élimine les pannes potentielles d’équipement provenant de la source matérielle, garantissant ainsi une qualité stable et fiable.

FUXÉON

Autres

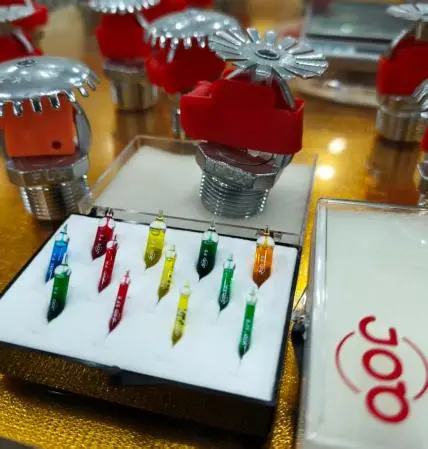

2. Ampoules en verre JOB allemandes importées : détection précise et réponse rapide

L'ampoule en verre sensible à la température est un composant essentiel de la tête d'arrosage. Tous les produits FUXEON® sont équipés d'ampoules en verre de détection de température de haute précision de la célèbre marque allemande JOB, offrant une détection précise de la température, une réponse thermique rapide et une forte stabilité de pression. Il s'active instantanément dès que la température nominale est atteinte, sans faux déclenchement ni retard. Par rapport aux ampoules en verre de qualité inférieure sur le marché, cela évite efficacement les dysfonctionnements des capteurs et les ruptures de pression, garantissant ainsi une activation précise lors d'incendies soudains.

3. Large gamme de spécifications et d'adaptabilité

La gamme de produits couvre deux coefficients de débit et cinq réglages de température nominale, offrant des modes de réponse standard et rapide. Il convient à diverses conditions de fonctionnement, notamment les environnements intérieurs à basse température, les ateliers à haute température et les sites industriels spéciaux. Les interfaces standardisées sont compatibles avec les conduites d'alimentation en eau de lutte contre l'incendie traditionnelles, offrant une grande polyvalence et une adaptation flexible pour répondre aux divers besoins de configuration de protection incendie de divers projets.

Scénarios d'installation applicables

Les têtes de gicleurs verticales doivent être installées dans des espaces ouverts sans plafonds suspendus (sous-sols, usines, entrepôts, garages, toits d'usines). Lorsque la hauteur libre de l'espace ouvert au-dessus du plafond suspendu dépasse 800 mm et que des matériaux inflammables sont présents, des têtes de gicleurs verticales supplémentaires doivent être installées dans l'espace ouvert pour une protection secondaire. Si le plan de décoration du plafond intérieur n'est pas encore finalisé, une interface de jonction en T doit être réservée à l'avance et scellée avec un bouchon pour faciliter les modifications futures.

Comment installer un arroseur vertical ?

1. La distance d'installation verticale entre la tête d'arrosage et le plafond doit être strictement contrôlée entre 75 mm et 150 mm pour garantir une distribution optimale de l'eau et des effets de détection de température.

2. Lorsque la hauteur du tuyau de dérivation d'alimentation en eau de l'arroseur dépasse 1 000 mm, un support de renfort horizontal doit être installé pour fixer le tuyau et empêcher tout déplacement et secousse.

3. Tous les travaux d'installation doivent être conformes aux spécifications nationales de construction en matière de protection contre l'incendie et être adaptés aux conditions réelles du site.

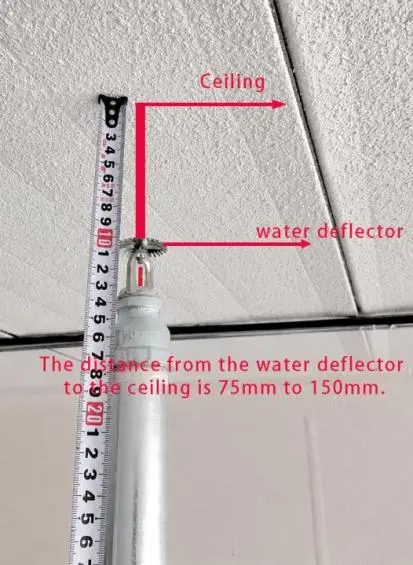

La distance d'installation de la tête de gicleur verticale par rapport au plafond doit être comprise entre 75 mm et 150 mm.

Cas d'application d'ingénierie concrets

Cas 1 : Projet de protection contre les incendies dans les garages souterrains de la communauté résidentielle de Suzhou

Une grande communauté résidentielle de Suzhou dispose d'un garage souterrain sans plafond suspendu, ce qui présente des risques d'incendie tels que la combustion spontanée des véhicules électriques. Le projet a adopté des têtes d'arrosage verticales à réponse standard FUXEON® T-ZSTZ 115-68 ℃ par lots, avec un espacement de 3,6 mètres dans les zones régulières et de 2 mètres dans les zones à haut risque. Après la mise en service du projet, une batterie au lithium s'est spontanément enflammée dans un tricycle électrique dans le garage. Les têtes de gicleurs se sont rapidement activées en 10 secondes, formant un rideau d'eau à couverture complète, éteignant rapidement l'incendie initial, empêchant efficacement la propagation du feu et causant des dommages matériels importants, et assurant la sécurité publique de la communauté.

Cas 2 : Projet de rénovation d'un espace de bureaux décloisonné pour une entreprise technologique dans la province du Zhejiang

Une entreprise technologique de la province du Zhejiang disposait d'un espace de bureau décloisonné avec un toit en ciment et sans décoration de plafond suspendu. La zone disposait d'équipements électriques denses et présentait un risque d'incendie. Le projet a sélectionné des têtes d'arrosage verticales à réponse rapide FUXEON® K-ZSTZ 80-68℃, réparties uniformément le long de la structure des poutres et des colonnes. Le produit est très sensible à la température, peut réagir rapidement aux premiers incendies à haute température et le système fonctionne de manière stable, passant avec succès les inspections de sécurité incendie à plusieurs reprises, comblant ainsi le vide en matière de protection incendie pour les espaces ouverts sans plafonds suspendus.

FAQ

Q1 : Des échantillons peuvent-ils être fournis pour les tests et l’acceptation ?

R : Oui. Nous proposons aux clients des échantillons gratuits à utiliser pour les tests de performances, l'inspection de projet et la vérification technique. Contactez simplement notre équipe commerciale pour soumettre vos besoins, et nous organiserons rapidement une livraison express pour aider les clients à effectuer la vérification du produit et la confirmation de la solution.

Q2 : Prenez-vous en charge les services OEM/ODM ?

R : Oui. En tant que fabricant et fournisseur unique de produits de protection incendie, nous fournissons des services complets de personnalisation OEM et ODM, répondant aux besoins personnalisés des clients tels que l'impression du logo de la marque, la personnalisation des paramètres et la personnalisation de l'emballage, en nous adaptant aux besoins de coopération différenciés des distributeurs mondiaux et des clients ingénieurs.

Q3 : Quelle est la différence entre les têtes d’arrosage à réponse rapide et à réponse standard, et comment dois-je choisir ?

R : La principale différence entre les deux réside dans l’indice de réponse RTI et la vitesse de démarrage. La série à réponse rapide K80 (RTI≤50) a une vitesse de détection plus rapide et convient aux lieux publics densément peuplés tels que les garages et les bureaux ; la série de réponse standard K115 (RTI 50 ~ 80) a des performances stables et un débit d'eau plus important, adapté aux grands espaces et aux scénarios à haut risque d'incendie tels que les usines et les entrepôts. Nous pouvons fournir des conseils de sélection professionnels basés sur des scénarios d’application spécifiques.
