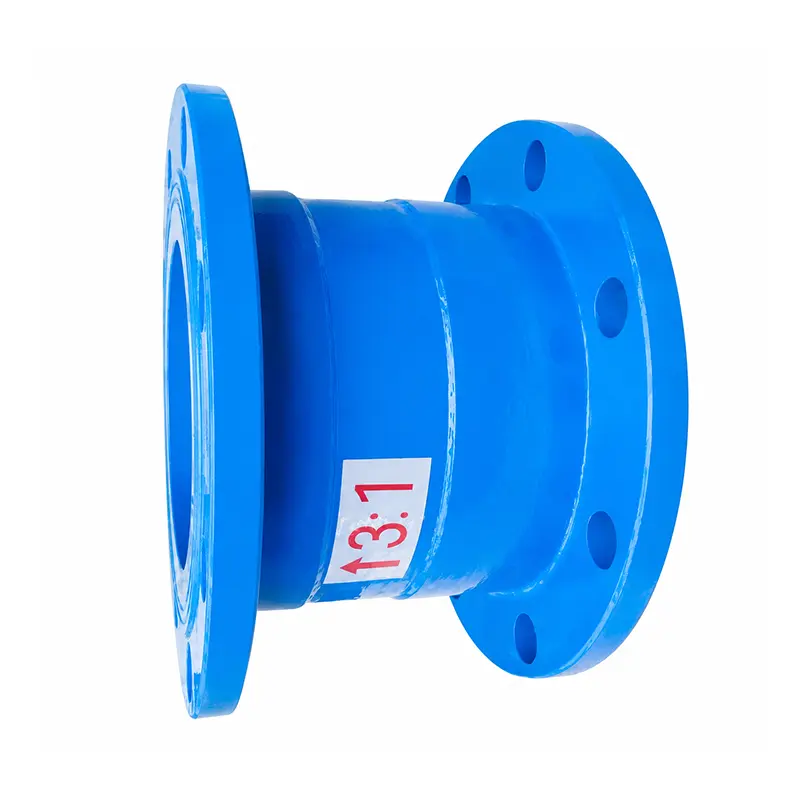

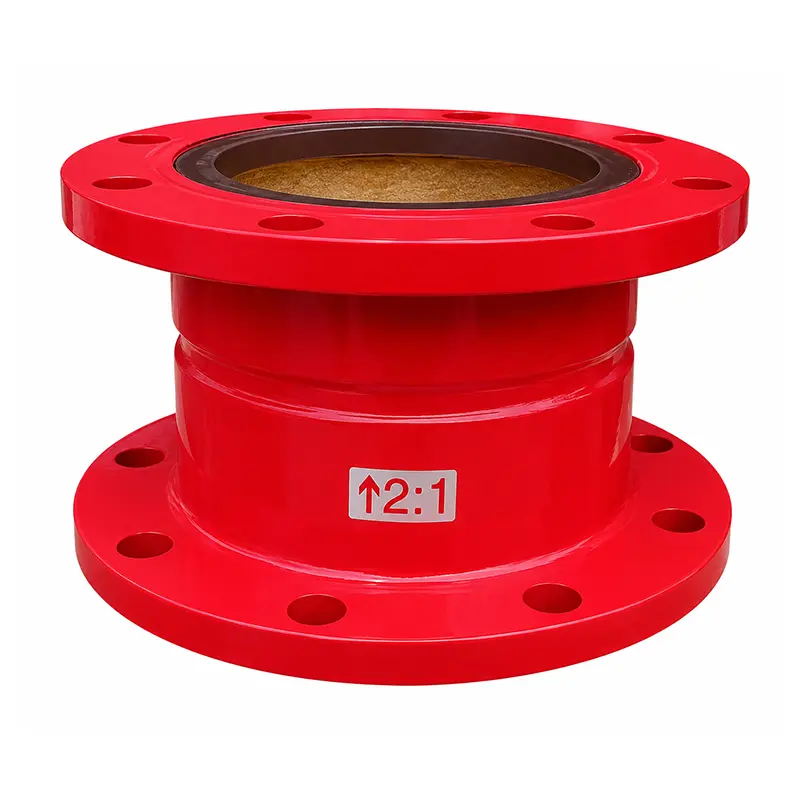

Soupape de réduction de pression de rapport

Le réducteur de pression FUXEON® Ratio est conçu pour réduire la pression de l'eau en utilisant la différence entre les zones de pression effectives aux deux extrémités du piston interne. En tant que type de réducteur de pression, il crée une relation proportionnelle fixe entre la pression d'entrée et de sortie, ce qui le rend adapté à la métallurgie, au pétrole, aux systèmes hydrauliques, aux unités de test de pression d'eau, à l'approvisionnement en eau résidentiel et aux systèmes d'approvisionnement en eau des immeubles de grande hauteur.

Les rapports de réduction de pression disponibles incluent 2:1, 3:1, 4:1, 3:2 et 5:2. La vanne peut réduire à la fois la pression dynamique et statique et convient aux systèmes de canalisations à base d'eau nécessitant un contrôle proportionnel de la pression.

Principe de fonctionnement

Équilibre de pression

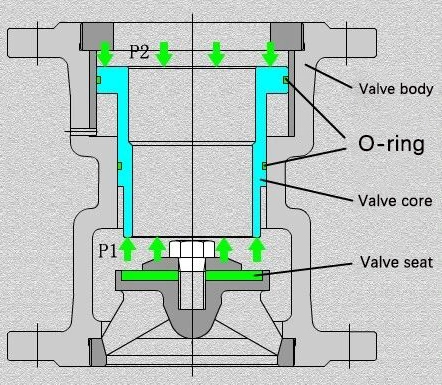

La soupape de réduction de pression à rapport fonctionne en fonction de l'équilibre des forces entre les différentes zones efficaces du piston. La relation peut être exprimée par P1 × S1 = P2 × S2, où P1 et P2 représentent les pressions d'entrée et de sortie, tandis que S1 et S2 représentent les zones de pression effectives aux deux extrémités du piston.

Etant donné que les deux zones efficaces sont différentes, les pressions d'entrée et de sortie maintiennent une relation proportionnelle prédéterminée. La pression de sortie change avec la pression d'entrée plutôt que de rester complètement constante.

Conception des rapports

Le rapport de réduction de pression est déterminé par l'obus de soupape interne et la chemise de cylindre adaptés. Différentes dimensions de composants créent différentes zones de pression effective, permettant à la vanne d'atteindre des rapports tels que 2:1, 3:1, 4:1, 3:2 et 5:2.

Le rapport est un paramètre de conception structurelle et ne peut pas être ajusté en continu pendant le fonctionnement. Un rapport de pression différent nécessite une configuration correspondante de noyau de soupape et de chemise de cylindre. Ce principe de fonctionnement rend le réducteur de pression proportionnel adapté aux systèmes nécessitant une relation de pression fixe entre les différentes sections d'un pipeline.

Comparaison de produits

Types de vannes

Différentes conceptions de réducteurs de pression conviennent aux différentes exigences du système. La comparaison suivante peut aider les acheteurs à sélectionner la méthode de contrôle de pression appropriée.

La vanne convient lorsque le système nécessite une réduction de pression proportionnelle prédéterminée au lieu de maintenir une pression en aval complètement constante.

Données techniques

Paramètres principaux

Le diamètre nominal doit être sélectionné en fonction de la taille du pipeline, du débit, de la pression d'entrée, du rapport de réduction de pression et des conditions générales de fonctionnement.

Performance

Les performances hydrauliques du réducteur de pression à rapport sont affectées par le diamètre nominal, la pression d'entrée, le rapport de pression, le débit et la résistance du pipeline. À mesure que le débit augmente, la perte de pression à travers la vanne et la canalisation peut également changer.

Pour une sélection technique précise, le diamètre nominal, le débit de fonctionnement, la plage de pression d'entrée et la pression de sortie requise doivent être pris en compte ensemble. Les données de performances débit-pression doivent être basées sur la taille de vanne sélectionnée et les conditions de test réelles.

Applications

La vanne convient à la métallurgie, aux systèmes pétroliers, aux systèmes hydrauliques, aux unités de test de pression d'eau, aux systèmes d'approvisionnement en eau résidentiels et aux immeubles de grande hauteur.

Il peut être utilisé dans les applications de zonage de pression où la pression en aval doit maintenir une relation proportionnelle avec la pression en amont.

Contrôle de qualité

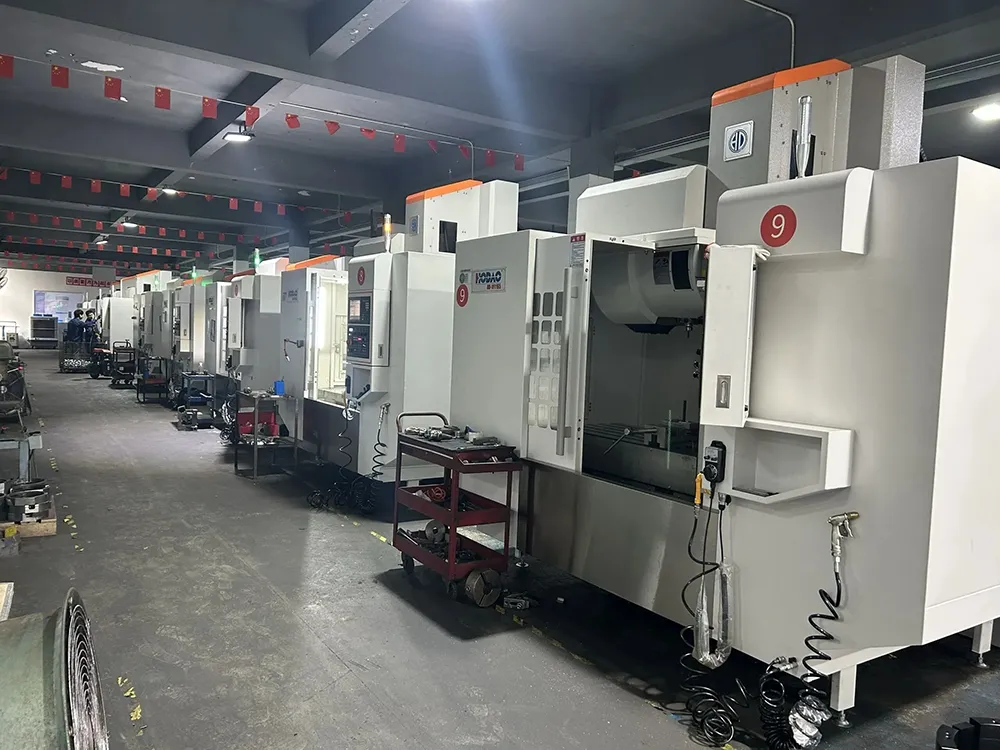

FUXEON® dispose de multiples installations d'usinage et de production et peut fabriquer plusieurs milliers de réducteurs de pression par mois.

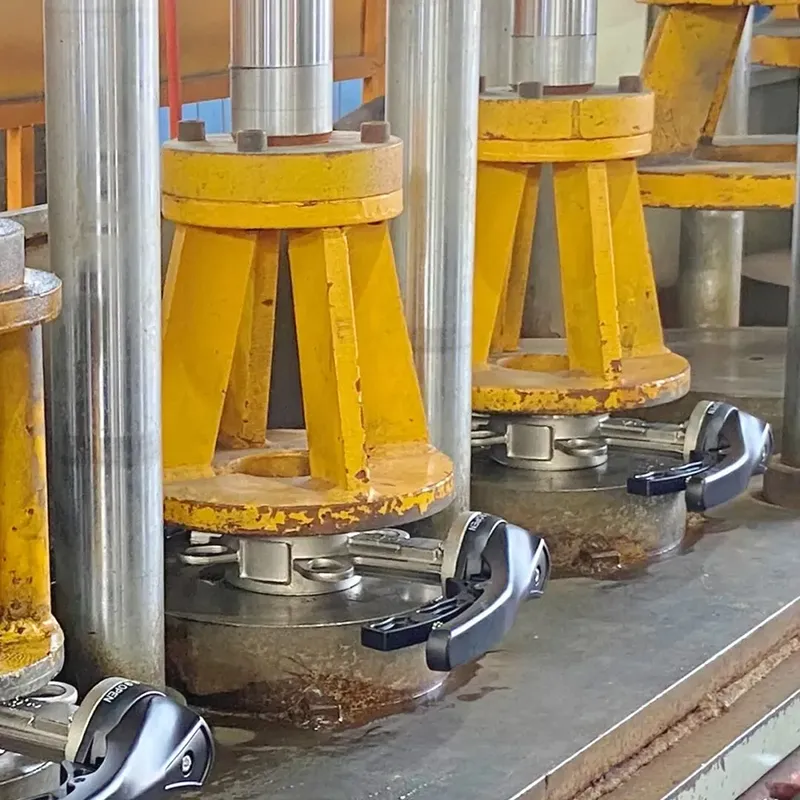

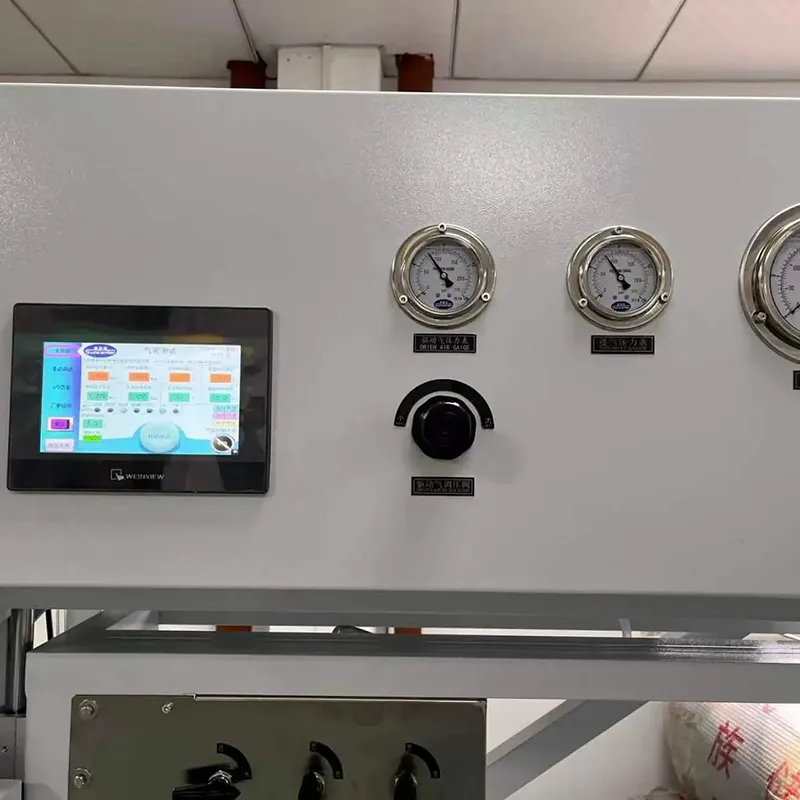

Chaque vanne finie est soumise à un test de pression de 2,4 MPa avec une période de maintien de 5 minutes pour vérifier la résistance de la vanne et ses performances d'étanchéité avant la livraison.

FUXEON® détient les certifications GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 et GB/T 27922-2011.

Installation

Exigences de base

Le pipeline doit être nettoyé avant l'installation et un filtre de type Y doit être installé en amont pour empêcher les débris de pénétrer dans la vanne. Des robinets-vannes ou des vannes papillon peuvent être installés avant et après la vanne pour un entretien plus facile.

Pour les systèmes nécessitant une alimentation continue en eau, deux vannes de même diamètre nominal peuvent être installées en parallèle. Le petit trou sur le corps de la vanne ne doit pas être orienté vers le haut, car l'eau ou les débris pénétrant dans le trou peuvent affecter le fonctionnement de la vanne.

FAQ

Le ratio peut-il être ajusté ?

Non. Le rapport de réduction de pression est déterminé par les dimensions internes du corps de soupape et de la chemise de cylindre. Pour modifier le rapport, la configuration des composants internes correspondants doit être modifiée.

La pression de sortie est-elle constante ?

Non. La pression de sortie change proportionnellement à la pression d’entrée selon le rapport de réduction de pression prédéterminé.

Comment le ratio est-il sélectionné ?

Le rapport doit être sélectionné en fonction des exigences du système. Pour les systèmes d’approvisionnement en eau domestique, le rapport ne dépasse généralement pas 3 : 1 ; pour les systèmes de protection incendie, généralement pas plus de 4:1 ; et pour les systèmes d'eau chaude sanitaire, généralement pas plus de 2,5:1.

Comment la taille de la vanne est-elle sélectionnée ?

Le diamètre nominal doit être sélectionné en fonction de la taille du pipeline, du débit, de la pression d'entrée, des exigences de pression de sortie et des conditions de fonctionnement. La plage DN disponible doit être confirmée en fonction du modèle de vanne FUXEON® spécifique.
