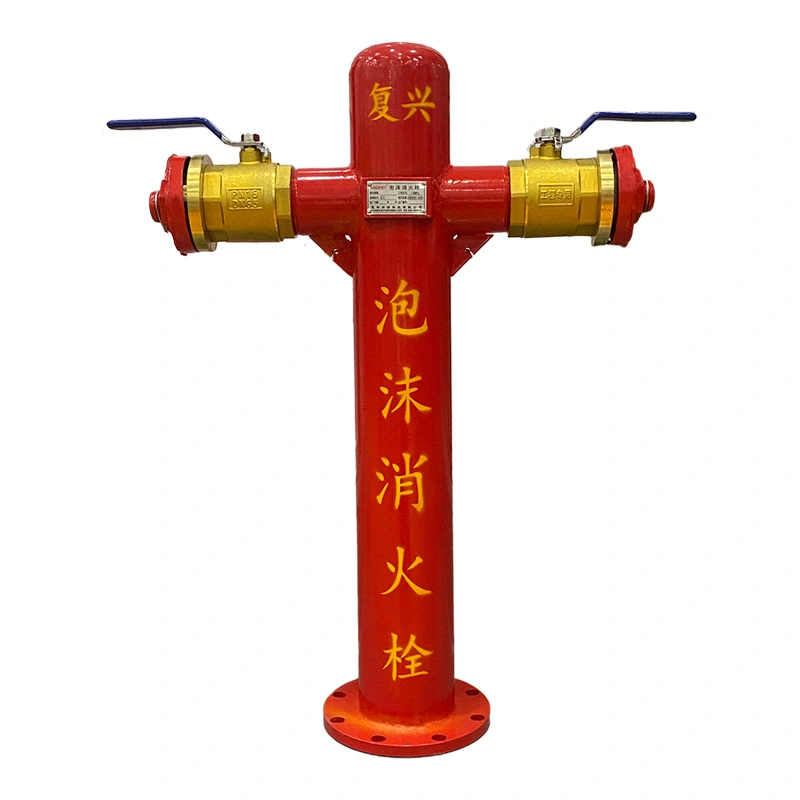

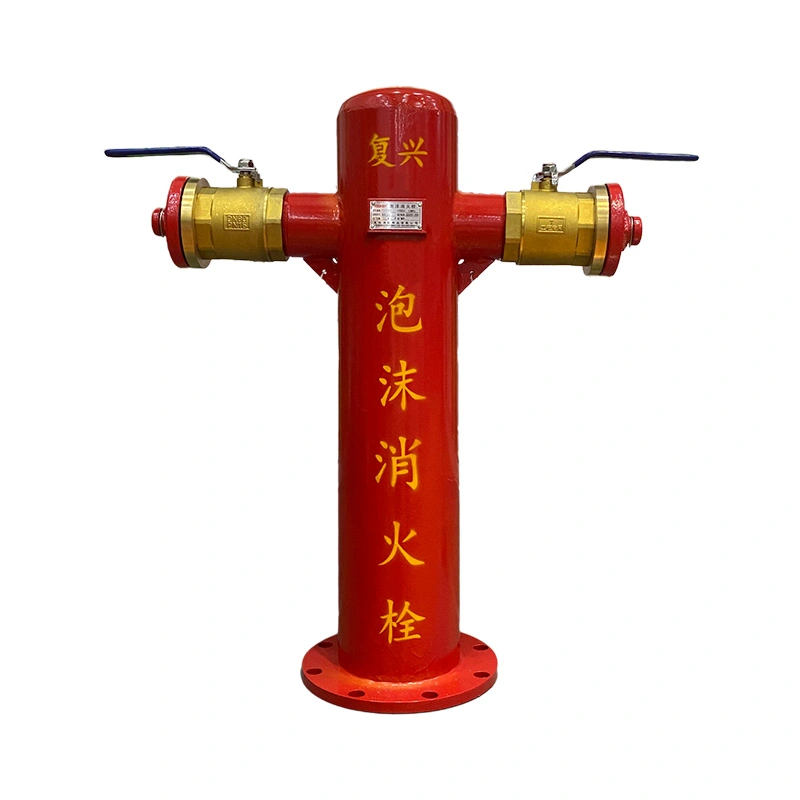

Bouche d'incendie en mousse

La bouche d'incendie en mousse est principalement composée de brides, d'un cylindre, de robinets à tournant sphérique et de filetages de tuyaux d'incendie. FUXEON® améliore la structure traditionnelle en utilisant une plaque de valve inférieure pour l'étanchéité. La pression du fluide peut contribuer à la force d’étanchéité, aidant ainsi à maintenir les performances d’étanchéité pendant le fonctionnement sous pression.

Conception des points de vente

Deux ports de décharge

La bouche d'incendie à mousse FUXEON® dispose de deux ports de décharge DN65 ou DN80, chaque sortie étant contrôlée par un robinet à tournant sphérique individuel en laiton. Les sorties peuvent être connectées à des tuyaux de lutte contre l'incendie compatibles et à un équipement d'évacuation de mousse en aval.

Lorsqu'une seule sortie est requise, le robinet à bille de la sortie inutilisée peut être fermé. Cela empêche les fuites de solution moussante et aide à maintenir le débit et la pression requis à la sortie de fonctionnement.

Structure d'étanchéité

La plaque de soupape inférieure assure la principale fonction d'étanchéité à l'intérieur de la bouche d'incendie. La pression moyenne contribue à la force d'étanchéité, fournissant une structure simple pour la distribution de solution moussante sous pression.

Données techniques

Spécifications principales

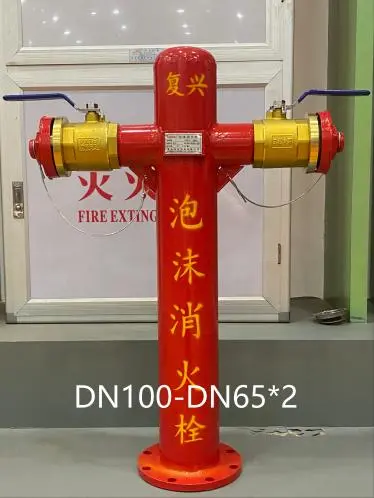

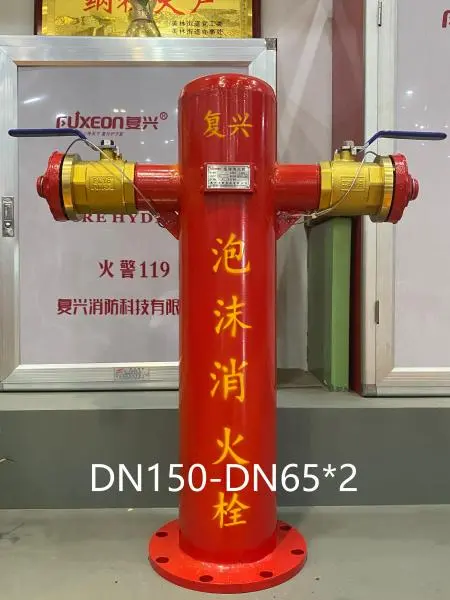

Les configurations disponibles couvrent les connexions d'entrée DN100 et DN150 avec des sorties de refoulement DN65 ou DN80. Le modèle approprié doit être sélectionné en fonction du diamètre du pipeline, de l'équipement de lutte contre l'incendie connecté, du débit requis et de la conception du système.

Connexion de l'équipement

Équipement pour tuyaux et mousse

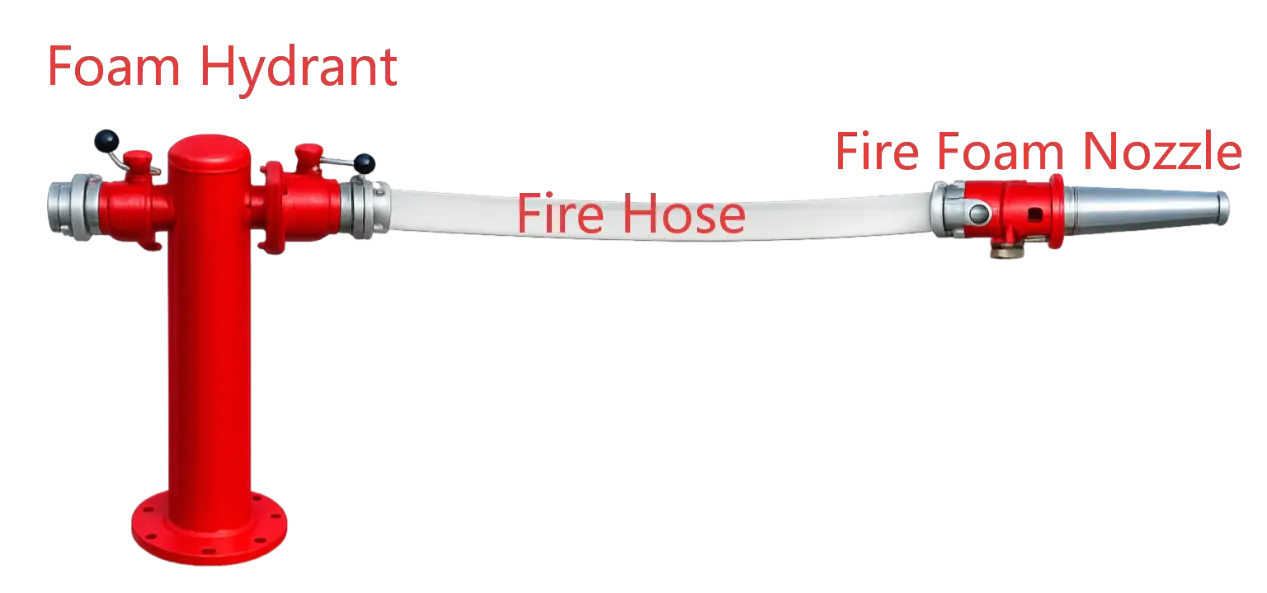

La bouche d'incendie fournit deux sorties DN65 ou DN80 pour connecter des tuyaux de lutte contre l'incendie compatibles. Un tuyau peut être connecté à un pistolet à mousse pour une évacuation manuelle de la mousse, ou connecté via un tuyau ou un ensemble de tuyauterie approprié à un moniteur de mousse selon la conception du système.

La taille du raccordement et le raccord doivent correspondre au pistolet à mousse, au contrôleur de mousse, au tuyau et à la pression de fonctionnement sélectionnés. Lorsqu'une seule sortie est utilisée, le deuxième robinet à tournant sphérique peut être fermé pour empêcher les fuites de solution moussante et maintenir le débit et la pression requis à la sortie de fonctionnement.

Matériel et identification

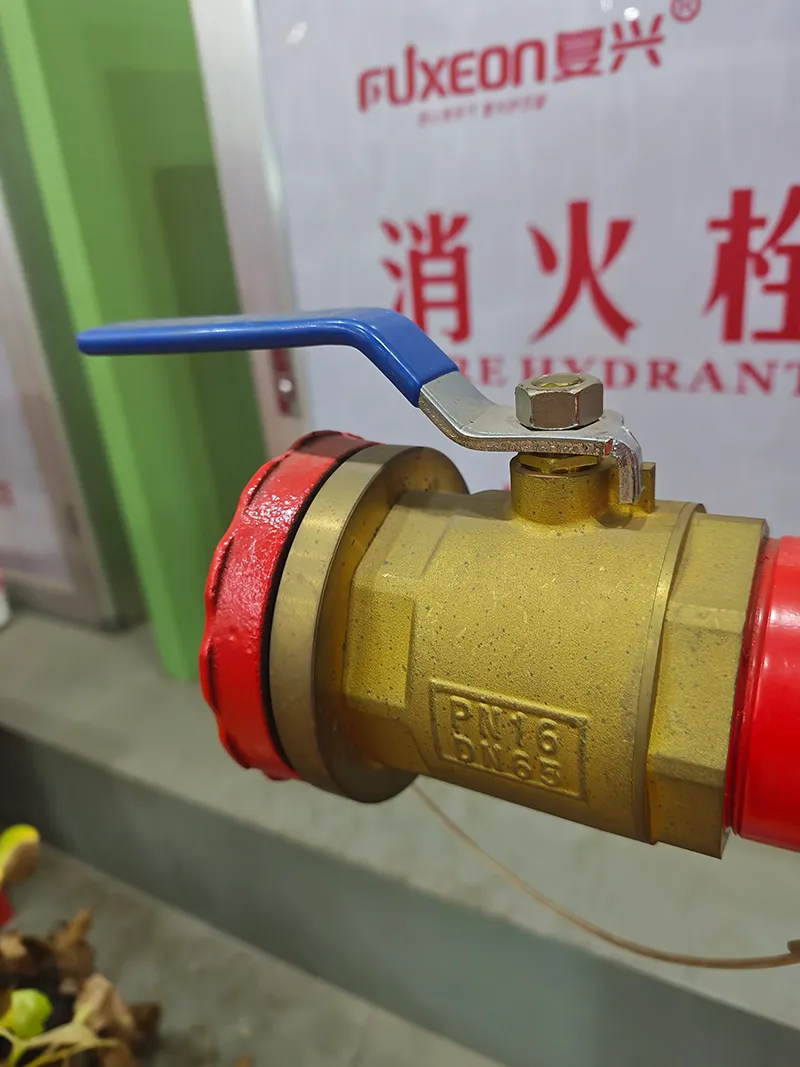

Robinet à tournant sphérique en laiton

FUXEON® utilise des robinets à tournant sphérique en laiton comme commandes de raccordement des tuyaux. Le laiton offre une résistance à la corrosion et une résistance mécanique pour l'environnement d'exploitation et permet à chaque port de décharge de fonctionner indépendamment.

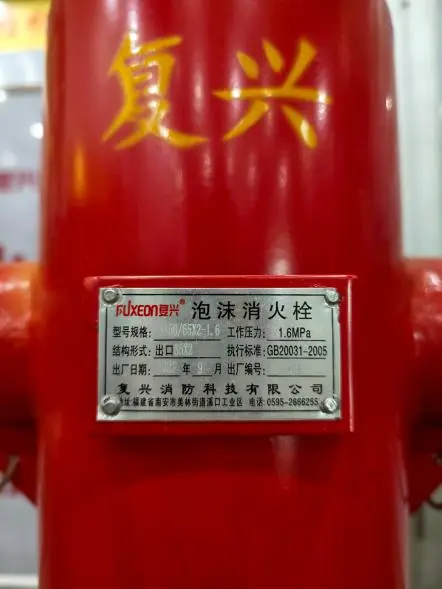

Étiquette du produit

Chaque bouche d'incendie produite par FUXEON® possède une étiquette d'identification de produit dédiée contenant des informations de production. L'étiquette permet aux utilisateurs d'identifier la date de production et les normes de produit applicables, assurant ainsi la traçabilité pendant l'installation et la maintenance.

Installation

Disposition des pipelines

Dans un système à mousse, des réservoirs de stockage de mousse fixes doivent être utilisés en fonction de la conception du système. Les bouches d'incendie en mousse doivent être disposées uniformément le long du bord extérieur du remblai de prévention des incendies, l'espacement entre les bouches d'incendie en mousse ne dépassant pas 60 mètres selon les exigences d'installation fournies.

L'aménagement final doit tenir compte de la zone protégée, de la disposition des canalisations de mousse, de l'accès aux tuyaux, des exigences en matière d'opérations de lutte contre l'incendie et des réglementations applicables en matière de protection contre les incendies.

Méthode de fonctionnement

Pendant la lutte contre l'incendie, le tuyau est connecté à l'orifice de décharge requis et le robinet à tournant sphérique en laiton correspondant est ouvert pour libérer le mélange de mousse.

Si une seule sortie est requise, la vanne de l’autre sortie doit rester fermée. Cela permet d'éviter une décharge inutile de solution moussante et de maintenir le débit disponible à travers la sortie de fonctionnement.

Applications

Protection incendie industrielle

La bouche d'incendie est conçue pour les systèmes d'extinction d'incendie à base de mousse où la solution moussante doit être délivrée à partir d'un pipeline fixe vers un équipement de décharge fixe ou connecté à un tuyau.

Les applications typiques incluent les entreprises pétrochimiques, les raffineries de pétrole, les installations de stockage de pétrole, les hangars d'avions et d'autres zones industrielles où la protection contre les incendies de liquides inflammables nécessite des systèmes d'extinction à mousse.

Contrôle de qualité

Tests de produits

Les produits FUXEON® sont testés pour vérifier leur qualité et leurs performances de fonctionnement avant livraison. La bouche d'incendie est fournie avec des configurations d'entrée et de sortie définies et une étiquette d'identification dédiée pour faciliter la sélection et la traçabilité des produits.

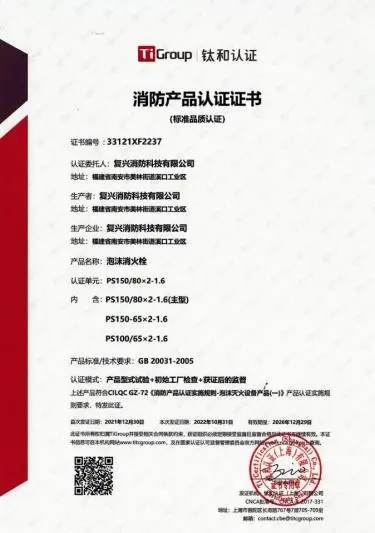

Les produits disposent de certificats délivrés par l'institut de test tiers du groupe TI, fournissant des documents justificatifs pour la vérification de la qualité du produit.

Systèmes de gestion

FUXEON® fonctionne sous des systèmes de gestion certifiés, notamment GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 et GB/T 27922-2011.

Guide de sélection

Taille de connexion

La taille d'entrée doit correspondre à la canalisation de mélange de mousse, tandis que la taille de sortie doit correspondre à la lance d'incendie ou à l'équipement d'évacuation de mousse connecté. FUXEON® propose des configurations d'entrée DN100 et DN150 avec des options de sortie DN65 ou DN80.

Fonctionnement de la prise

Les deux sorties permettent différentes configurations de lutte contre l'incendie. Les deux peuvent être utilisés lorsqu'une décharge simultanée est requise par la conception du système, tandis qu'une sortie peut rester fermée lorsqu'un seul tuyau ou dispositif de décharge est utilisé.

FAQ

Quelle est sa fonction principale ?

La bouche d'incendie à mousse est installée sur le pipeline de mélange de mousse et fournit une solution de mousse aux équipements de lutte contre l'incendie connectés tels que des tuyaux, des pistolets à mousse ou des moniteurs de mousse.

À quel équipement peut-il se connecter ?

Les sorties peuvent se connecter à des tuyaux de lutte contre l'incendie compatibles. Ces tuyaux peuvent ensuite être connectés à un pistolet à mousse pour un fonctionnement manuel ou à un moniteur de mousse via un ensemble de connexion approprié.

Une seule prise peut-elle être utilisée ?

Oui. Lorsqu'une seule sortie est requise, le robinet à tournant sphérique de la sortie inutilisée peut être fermé pour éviter les fuites de solution moussante et aider à maintenir le débit et la pression requis.

Quelle est la pression nominale ?

Les modèles PS100-65×2, PS150-65×2 et PS150-80×2 répertoriés ont une pression nominale de 1,6 MPa.

Quelles sont les tailles d’entrée disponibles ?

Les modèles répertoriés utilisent des connexions d'entrée DN100 ou DN150, avec des sorties à double décharge DN65 ou DN80.

Quel est l’espacement maximal des bouches d’incendie ?

Selon les exigences d'installation fournies, les bouches d'incendie en mousse doivent être disposées uniformément le long du bord extérieur du remblai de prévention des incendies et l'espacement ne doit pas dépasser 60 mètres. L'aménagement final doit respecter les réglementations applicables en matière de conception du projet et de protection contre l'incendie.

Le produit est-il traçable ?

Oui. Les produits FUXEON® sont fournis avec des étiquettes d'identification dédiées contenant des informations de production, y compris la date de production et les normes applicables.
