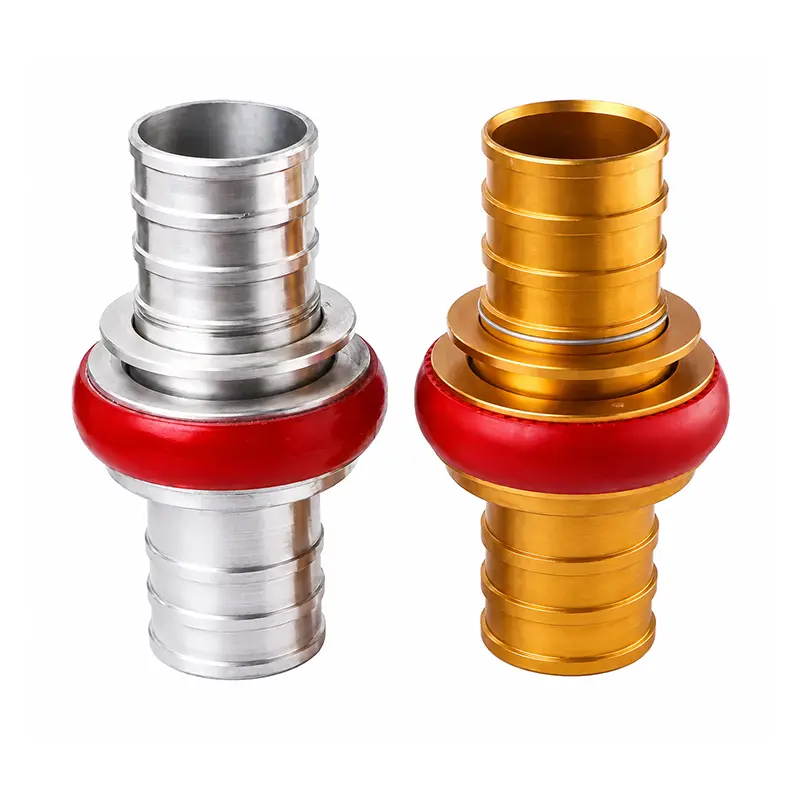

Accouplement JIS Machino

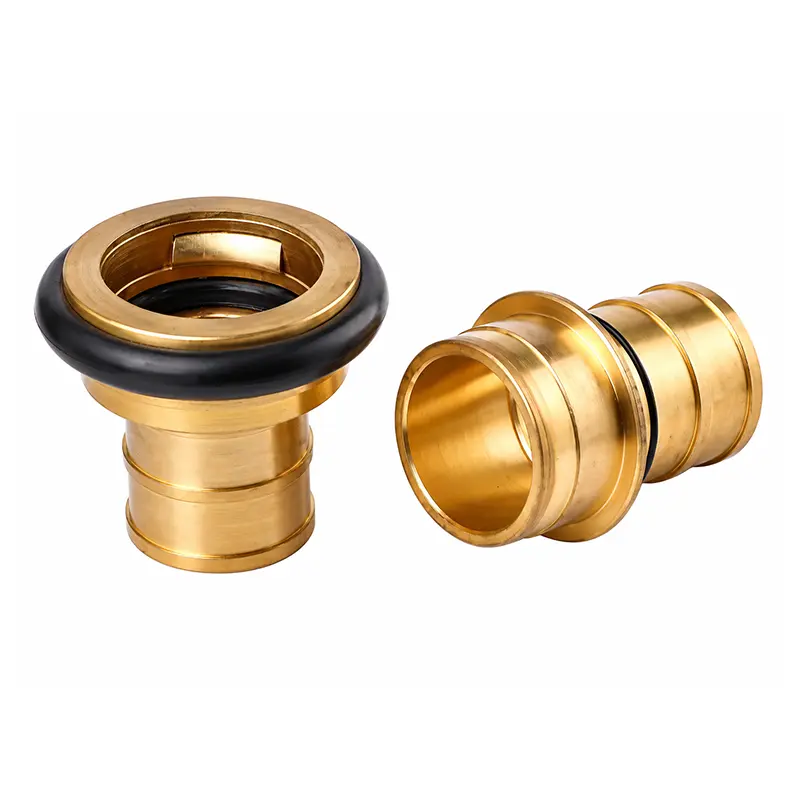

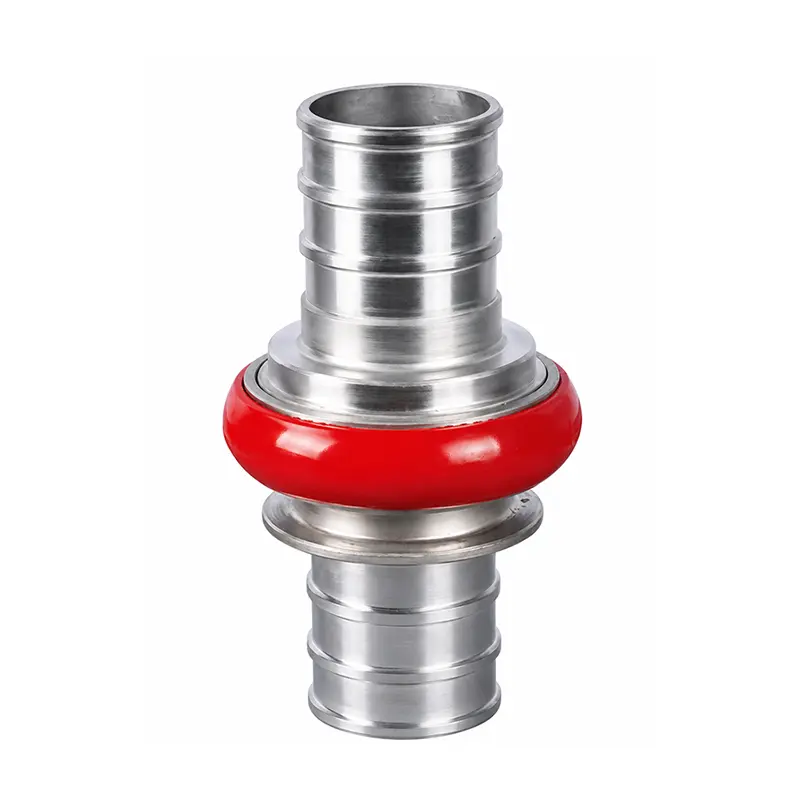

Le couplage FUXEON® JIS Machino est un composant à connexion rapide conçu pour connecter des tuyaux d'incendie, des camions de pompiers, des vannes d'atterrissage, des bouches d'incendie et des buses. Il utilise un curseur interne et une structure de verrouillage par fente pour fournir une connexion rapide sans les multiples rotations requises par les interfaces filetées conventionnelles.

    LeAccouplement JIS Machinoest généralement fourni dans les tailles DN40, DN50 et DN65, avec des tailles supplémentaires disponibles en fonction des exigences du projet. Sa connexion de type push permet aux opérateurs de se connecter et de se déconnectertuyaux d'incendierapidement, ce qui est particulièrement utile lors des opérations de lutte contre l'incendie où le temps de connexion est critique.

    Les produits FUXEON® sont fabriqués selon des systèmes de gestion certifiés, notamment GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 et GB/T 27922-2011.Consultez nos certifications.

    Structure et mécanisme de connexion

    Le raccord de tuyau d'incendie machino utilise un ressort interne de précision pour pousser un curseur dans la fente d'accouplement une fois les composants mâles et femelles connectés. Cette structure de verrouillage mécanique sécurise le joint pendant le fonctionnement, tandis qu'une bague d'étanchéité en caoutchouc de qualité supérieure assure un joint étanche entre les composants connectés.

    1

    Insérer l'extrémité mâle

    L'opérateur insère l'extrémité mâle dans la connexion femelle correspondante (telle qu'unbouche d'incendieoulance à incendie) jusqu'à ce que le mécanisme de verrouillage s'enclenche correctement.

    2

    Verrouillage et étanchéité automatiques

    Le curseur interne à ressort se verrouille dans la fente. La structure antidérapante à plusieurs étages maintient un bon engagement et l'anneau en caoutchouc assure une étanchéité parfaite.

    3

    Déconnexion rapide

    Pour déconnecter, appuyez simplement sur le mécanisme à anneau du côté mâle pour rétracter le curseur interne. La connexion se sépare instantanément sans faire tourner aucune interface filetée.

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    Données techniques

    Paramètre Spécification
    Standard JIS B 9911
    Taille 1 1/2", 2", 2,5", 3" ; autres tailles disponibles sur demande
    Tailles nominales courantes DN40, DN50, DN65
    Pression de service 16 barres
    Support de travail Eau, mélange de mousse
    Matériel Laiton, aluminium, acier inoxydable
    Bague d'étanchéité Caoutchouc
    Méthode de coulée Moulage sous pression, moulage par gravité, forgeage
    Traitement de surface Meulage vibratoire, Anodisation
    Type de connexion Connexion rapide de type poussoir

    Guide de sélection des matériaux

    Le couplage FUXEON® JIS Machino est disponible en laiton, aluminium et acier inoxydable. La sélection des matériaux affecte le poids du connecteur, la résistance mécanique, la résistance à la corrosion, l'environnement de service et le coût d'approvisionnement.

    Laiton
    • Densité typique~8,4 à 8,7 g/cm³
    • Résistance à la traction~300-550MPa
    • PoidsLourd
    • Corrosion Rés.Bien
    • CoûtMoyen à élevé
    • ApplicationLutte générale contre les incendies
    Alliage d'aluminium
    • Densité typique~2,7–2,8 g/cm³
    • Résistance à la traction~150-310 MPa
    • PoidsLéger
    • Corrosion Rés.Bien
    • CoûtMoyen
    • ApplicationÉquipement portatif
    Acier inoxydable
    • Densité typique~7,9 à 8,0 g/cm³
    • Résistance à la traction~500 à 600 MPa
    • PoidsLourd
    • Corrosion Rés.Excellent
    • CoûtHaut
    • ApplicationEnvironnements corrosifs

    Fabrication et vérification de la qualité

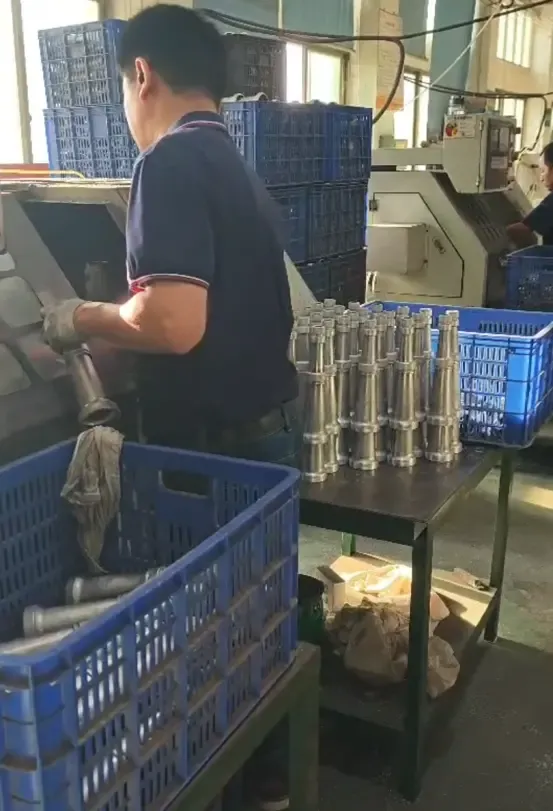

    FUXEON® exploite sa propre usine de fabrication de connecteurs pour tuyaux d'incendie, permettant d'ajuster les calendriers de production en fonction des exigences de la commande sans dépendre d'agents ou de distributeurs. Le processus de fabrication prend en charge le moulage sous pression, le moulage par gravité et le forgeage, permettant de produire différents matériaux, tailles et configurations structurelles en fonction des exigences de l'application.

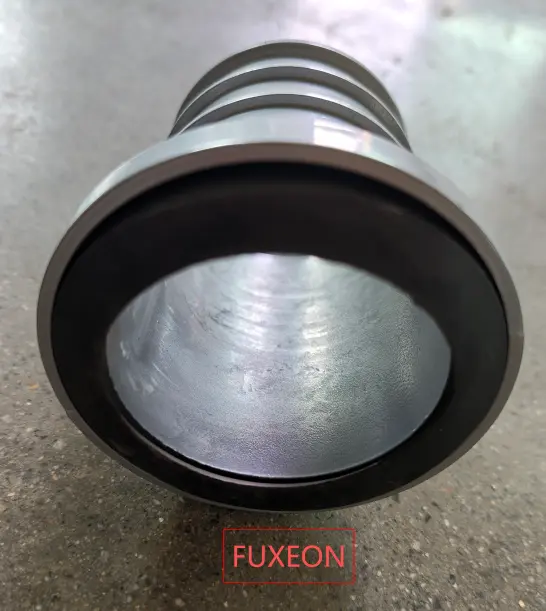

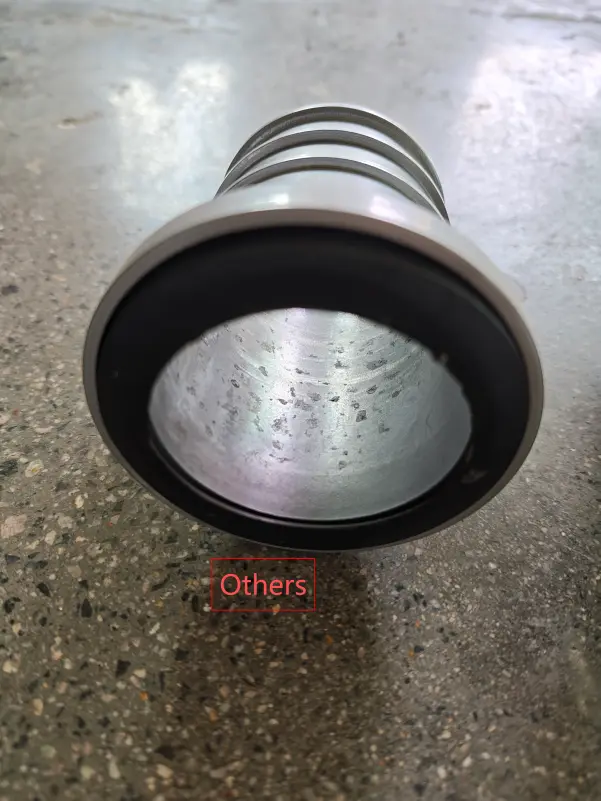

    Les parois intérieures des connecteurs de tuyaux d'incendie FUXEON® sont traitées pour fournir une surface interne lisse. Une bonne finition de surface aide à réduire les zones rugueuses qui peuvent retenir des contaminants ou créer des points de corrosion localisés. Pour les projets personnalisés, FUXEON® prend en charge les services OEM/ODM pour les tailles spéciales et les structures non standard selon les dessins du client ou les exigences techniques.

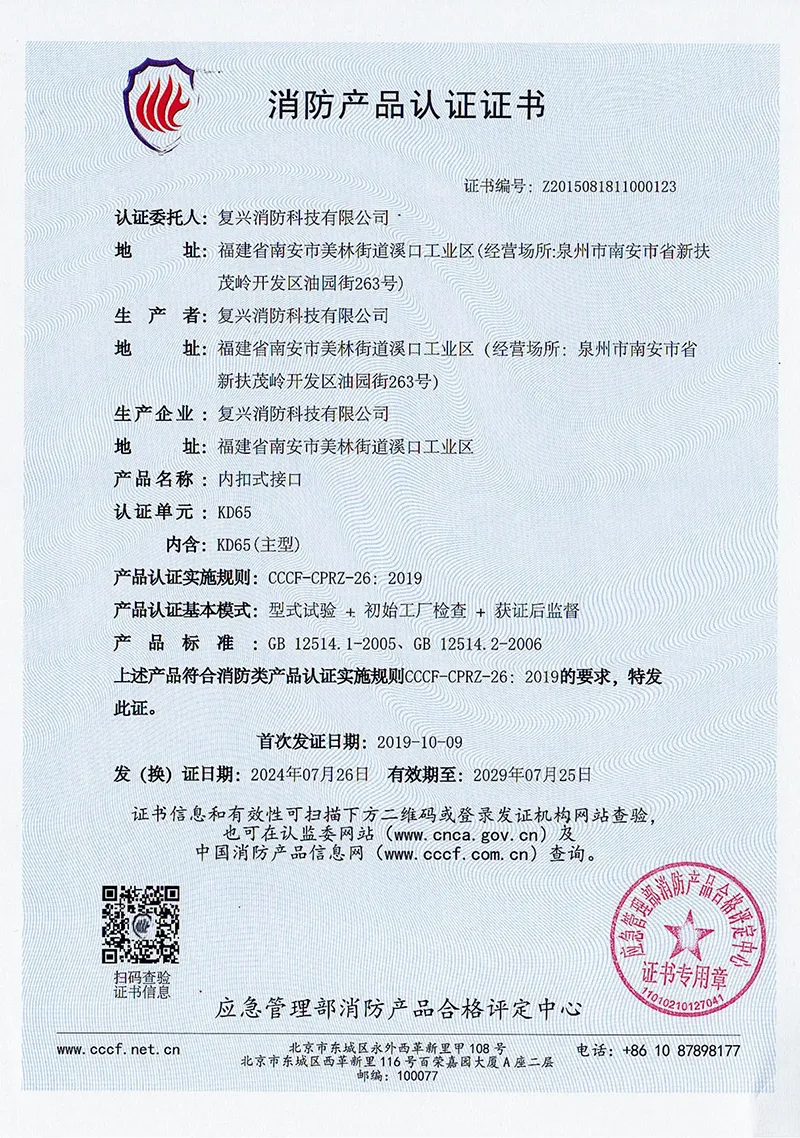

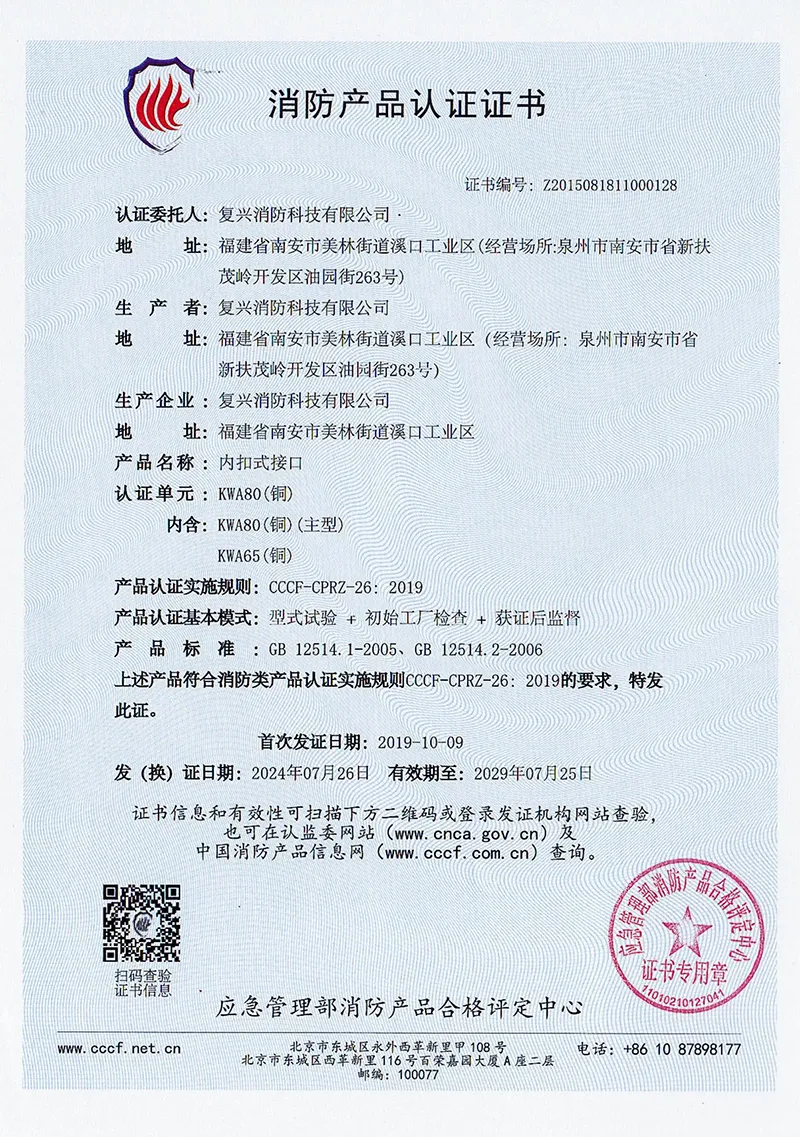

    FUXEON®raccords de tuyaux d'incendieont été certifiés par le ministère chinois de la gestion des urgences et ont subi des tests portant sur les performances mécaniques, les performances d'étanchéité, la fiabilité des connexions et la durabilité des matériaux.

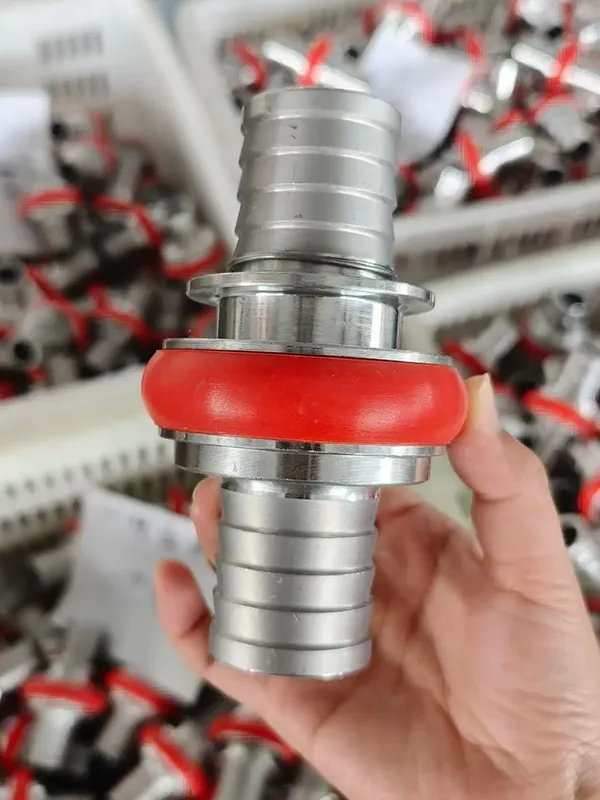

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    Applications

    Le couplage JIS Machino peut connecter des tuyaux d'incendie à des bouches d'incendie, des vannes d'atterrissage, des camions de pompiers et des buses compatibles. Sa structure de connexion rapide convient aux systèmes de lutte contre l'incendie où les tuyaux doivent être connectés ou remplacés efficacement. Le raccord peut également être utilisé dans les applications d'irrigation agricole, de chantiers de construction et de sécurité maritime où des raccords de tuyaux compatibles et un fonctionnement manuel rapide sont nécessaires.

    JIS Machino Coupling Application

    Foire aux questions

    Qu'est-ce qu'un accouplement Machino ?

    Un raccord Machino est un connecteur de tuyau à connexion rapide couramment utilisé dans la lutte contre les incendies et dans d'autres applications de transfert de fluides. Il utilise une structure de verrouillage mécanique au lieu de s'appuyer uniquement sur une connexion filetée.

    Comment se connecte-t-il et se déconnecte-t-il ?

    L'extrémité mâle est insérée dans la connexion femelle correspondante, permettant au curseur interne à ressort de s'engager dans la fente. Pour déconnecter, appuyez sur le mécanisme à anneau côté mâle pour libérer le curseur, puis séparez les composants.

    Quelles tailles et matériaux sont disponibles ?

    Les tailles nominales courantes incluent DN40, DN50 et DN65 (1 1/2" à 3"), avec d'autres tailles disponibles sur demande. Nous proposons des options en laiton, en aluminium et en acier inoxydable en fonction de l'environnement de travail.

    Peut-il être personnalisé pour mon projet ?

    Oui. FUXEON® prend en charge la personnalisation OEM/ODM pour les tailles spéciales et les structures irrégulières. Vous pouvez fournir des dessins, des dimensions, des exigences en matière de matériaux ou des informations sur l'application pour que notre équipe d'ingénierie puisse les évaluer.

    Le Machino Coupling est-il compatible avec les mélanges de mousse ?

    Oui. La bague d'étanchéité en caoutchouc standard et les matériaux internes sont compatibles avec les mélanges d'eau et de mousse. Cela le rend parfaitement adapté aux systèmes de lutte contre l'incendie à base de mousse.

    Quelle est la pression de service standard ?

    La pression de service standard pour notre couplage JIS Machino est de 16 bars (1,6 MPa). Veuillez vous assurer que la pression nominale de vos tuyaux et équipements connectés correspond à ces spécifications.

    Comment éviter les fuites ?

    Nous utilisons des bagues d'étanchéité en caoutchouc de haute qualité et résistantes à l'usure. Le curseur interne à ressort assure un verrouillage mécanique uniforme, empêchant l'accouplement de se déplacer ou de se desserrer sous haute pression.

    Comment entretenir le raccord pour éviter les fuites ?

    Inspectez régulièrement la bague d'étanchéité en caoutchouc pour déceler toute usure ou toute fissure et remplacez-la si nécessaire. Gardez le mécanisme de verrouillage interne exempt de sable, de saleté et de débris. L'application d'une petite quantité de graisse silicone peut prolonger la durée de vie du joint.

    Quelle est la différence entre les accouplements Machino et Storz ?

    Les accouplements Machino utilisent une connexion de type poussoir avec un mécanisme de verrouillage interne, rapide et facile à utiliser. Les accouplements Storz reposent sur une conception de verrouillage symétrique à dents de griffe. Le choix dépend de vos normes locales de lutte contre les incendies et de l'équipement existant.

    Quel est le délai de livraison et le MOQ ?

    Pour les tailles standards (DN40, DN50, DN65), les petites commandes par lots sont généralement produites dans un délai de 15 jours. Notre MOQ est flexible, à partir de 1 pièce pour l'évaluation des échantillons. Pour les demandes OEM/ODM, les délais dépendent des détails de personnalisation.
