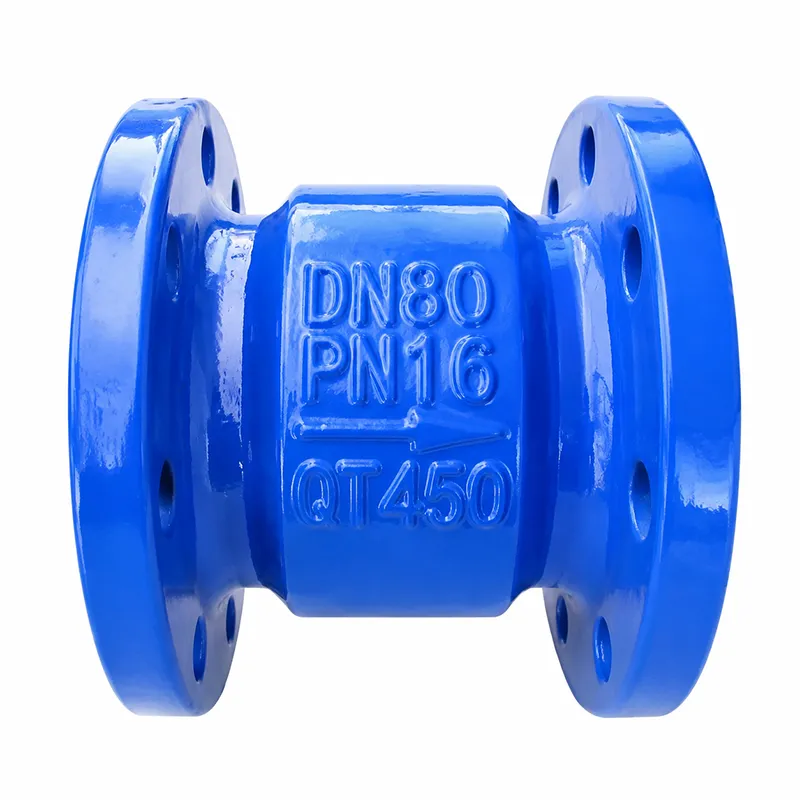

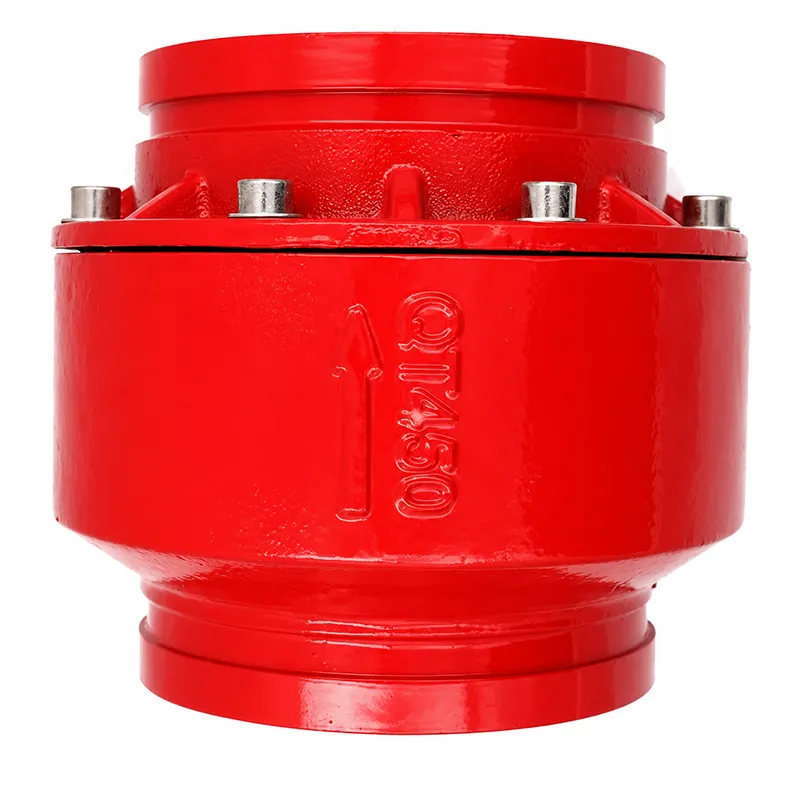

Clapet anti-retour silencieux

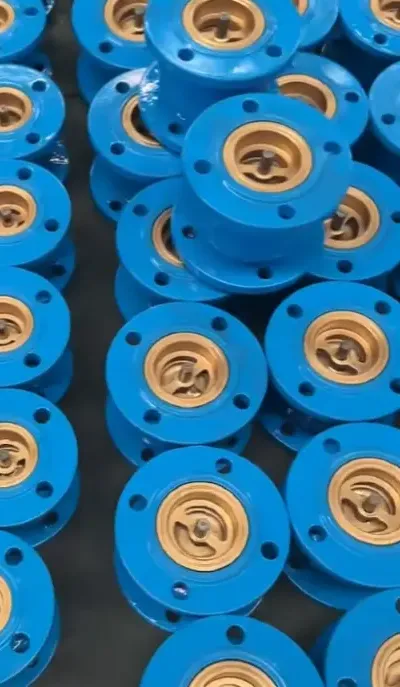

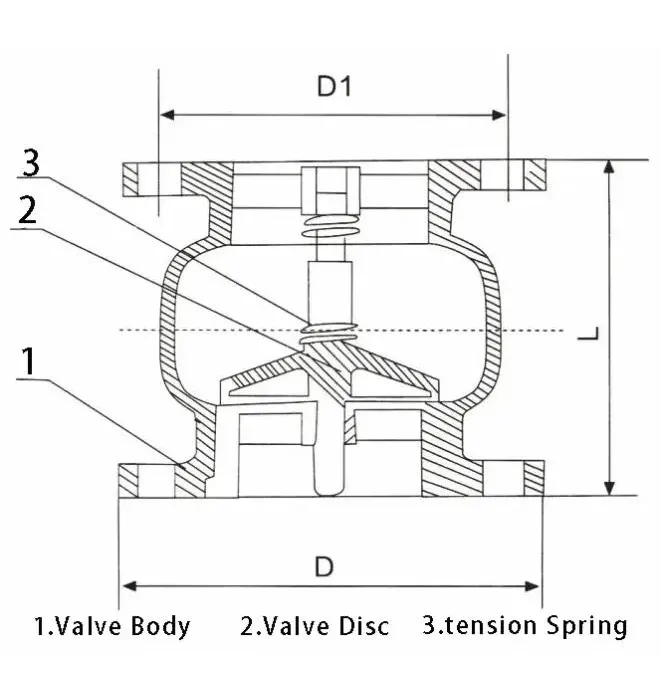

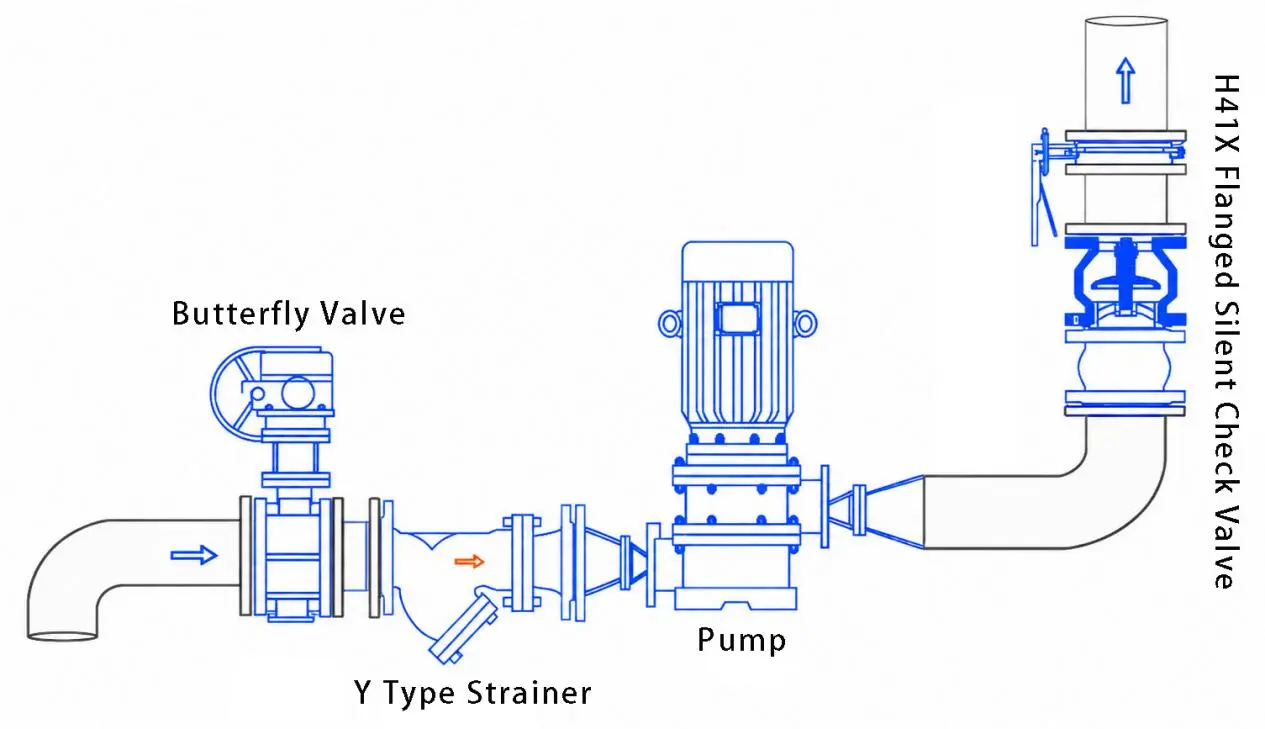

Le clapet anti-retour silencieux FUXEON®, également connu sous le nom de clapet anti-retour, appartient à la catégorie des clapets anti-retour à levage. Le produit adopte une structure optimisée de type levage à réinitialisation par ressort, principalement composée d'un corps de vanne, d'un disque de vanne, d'une tige de vanne, d'un ressort et d'autres composants essentiels. Il est classiquement installé sur la canalisation de sortie de la pompe et convient aux systèmes d'eau et aux canalisations auxiliaires où la pression dépasse le seuil du système. Ce produit surmonte les défauts des clapets anti-retour traditionnels, tels que le bruit élevé et les coups de bélier. Grâce à une conception de fermeture à course courte, il permet une ouverture et une fermeture douces et sans choc, ainsi qu'un fonctionnement silencieux, résolvant complètement les problèmes opérationnels courants tels que le reflux des pipelines et l'inversion des équipements.

Paramètres techniques :

Le clapet anti-retour silencieux est un clapet anti-retour de type élévateur, où le roulement central se déplace de haut en bas, de sorte qu'il est principalement installé verticalement. Pour les corps de vanne à double guidage, une installation horizontale est également possible. Cependant, pour les vannes de grand diamètre, le poids du disque de vanne peut provoquer une usure unilatérale du manchon de guidage, affectant gravement l'effet d'étanchéité. Par conséquent, une installation verticale est recommandée pour les vannes de grand diamètre.

Quel est le principe de fonctionnement d’un clapet anti-retour silencieux ?

Le clapet anti-retour silencieux FUXEON® fonctionne de manière entièrement automatique sur la base d'une pression moyenne et d'une structure de réinitialisation mécanique, ne nécessitant aucune opération manuelle. Lorsque le fluide s'écoule vers l'avant, la pression du fluide ouvre le disque de la vanne, permettant un écoulement normal de l'eau dans la canalisation. Lorsque la pompe s'arrête ou que le fluide présente une tendance au reflux, le disque de la vanne se ferme rapidement sous l'action combinée de sa propre gravité, de la force de rappel du ressort et de la pression inverse du fluide, bloquant complètement le canal de reflux du fluide. Cela protège la pompe et le moteur des dommages causés par la rotation inverse et permet également une décompression sûre du conteneur de pipeline, garantissant ainsi le fonctionnement stable de l'ensemble du système fluide.

Caractéristiques principales du produit :

1. Fonctionnement silencieux, éliminant les coups de bélier

Le produit adopte une conception à course de fermeture courte, ce qui entraîne une vitesse de reflux moyenne extrêmement faible au moment de la fermeture. Le processus de rappel par ressort est fluide et sans impact mécanique. Il supprime et élimine efficacement les coups de bélier et les bruits de vibration dans le pipeline, garantissant un fonctionnement fluide et silencieux, répondant aux exigences de fonctionnement à faible bruit des pipelines de construction et industriels de haut niveau.

2. Étanchéité stable, durable

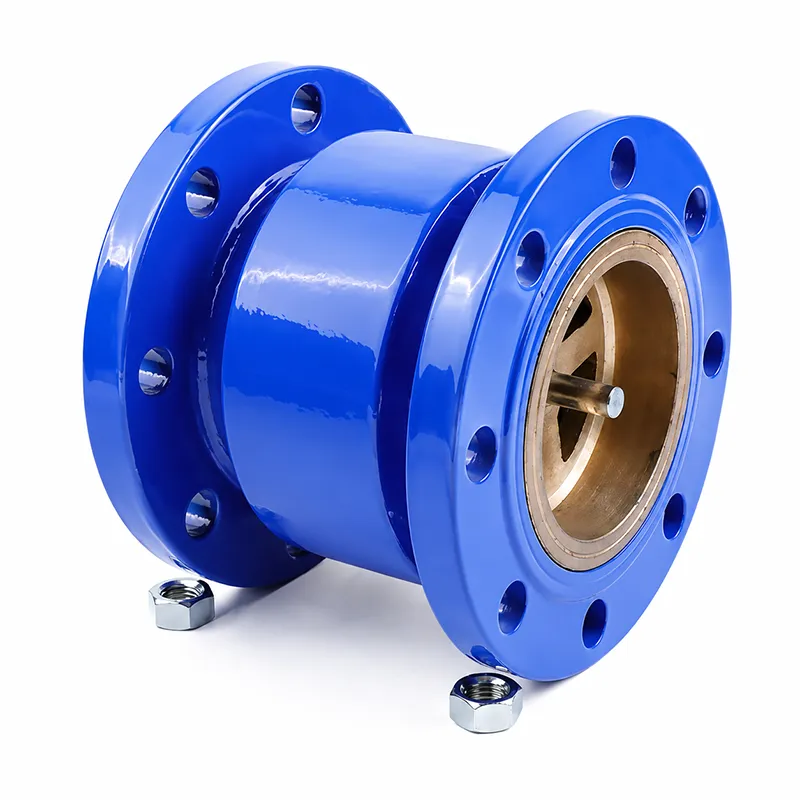

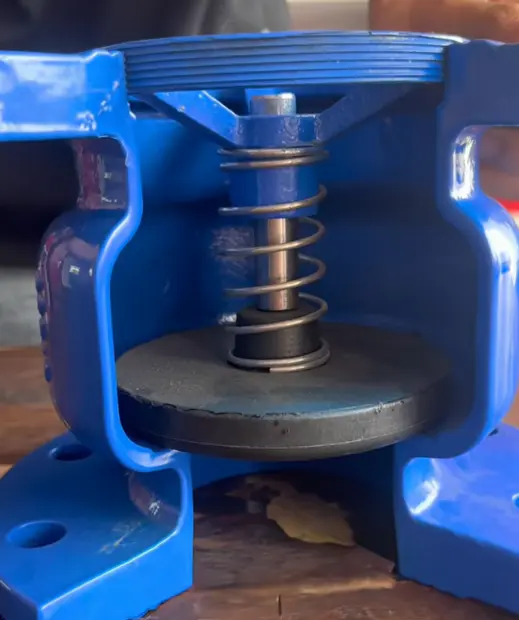

Le disque de la vanne utilise une structure de joint souple en caoutchouc, la bague d'étanchéité étant entièrement intégrée dans le corps de la vanne, réduisant considérablement la perte de joint causée par l'érosion moyenne à long terme. Un manchon lubrifiant non métallique est prévu entre l'arbre de guidage et le cadre de guidage, rendant l'ouverture et la fermeture du disque de vanne plus douces et plus flexibles, éliminant les problèmes de coincement et de grippage et améliorant considérablement la stabilité et la durée de vie du produit.

3. Structure compacte et installation flexible

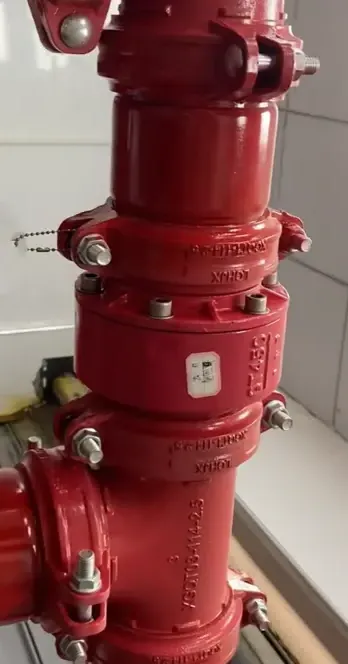

La structure intégrée du produit est compacte et occupe peu d'espace, facilitant l'assemblage du pipeline et la maintenance ultérieure. Le noyau de la vanne adopte une structure de mouvement de levage de haut en bas, prenant en charge l'installation verticale en standard ; Les modèles de noyau de valve à double guidage de petit et moyen diamètre peuvent prendre en charge une installation horizontale. Pour les vannes de grand diamètre (DN200-DN300), une installation verticale est recommandée pour éviter l'usure unilatérale du manchon de guidage due au poids propre du disque de vanne, garantissant ainsi des performances d'étanchéité à long terme.

4. Large adaptabilité et forte polyvalence

Généralement adapté aux réseaux d'approvisionnement en eau et de drainage des immeubles de grande hauteur, à l'approvisionnement en eau municipal et aux sorties de pompes. Avec de simples ajustements structurels, il peut être utilisé comme clapet de pied d'aspiration, s'adaptant à diverses conditions de canalisation et répondant aux besoins de contrôle des fluides unidirectionnels de multiples scénarios dans les applications civiles et industrielles.

Cas d’application d’ingénierie réel

En 2025, un projet de rénovation d'approvisionnement en eau et de drainage résidentiel de grande hauteur dans l'est de la Chine a sélectionné un lot de clapet anti-retour FUXEON® DN150 de type silencieux, uniformément installé à la sortie des pompes d'alimentation en eau centralisées de la communauté. Avant la mise à niveau, les clapets anti-retour traditionnels existants généraient de forts coups de bélier et du bruit de canalisation lorsque la pompe à eau démarrait et s'arrêtait, affectant le cadre de vie des résidents. De plus, les équipements tombaient fréquemment en panne, ce qui entraînait des coûts de maintenance élevés.

Après avoir remplacé les vannes par des clapets anti-retour silencieux FUXEON®, la structure de fermeture silencieuse à courte course du produit a complètement résolu les problèmes de coups de bélier et de bruit. Le bruit de fonctionnement du pipeline a été réduit à moins de 55 décibels, répondant ainsi aux normes de réduction du bruit résidentiel. La structure à joint souple élimine complètement les fluctuations de reflux et de pression du pipeline. L'équipement fonctionne de manière stable depuis plus de 12 mois sans aucune défaillance de joint ni blocage de vanne. Le taux de défaillance des unités de pompe à eau a été réduit de 90 %, économisant ainsi plus de 30 000 yuans en coûts de maintenance des canalisations par an. Cela démontre pleinement les avantages de stabilité, de réduction du bruit et d’économie d’énergie des produits FUXEON® dans les scénarios d’approvisionnement en eau résidentiels.

FAQ

Q1 : Comment entretenir et entretenir quotidiennement le clapet anti-retour silencieux FUXEON® ?

Pour garantir un fonctionnement stable à long terme, il est recommandé d'appliquer de l'huile antirouille sur le canal d'écoulement de la vanne et la surface d'étanchéité tous les trois mois pour isoler les taches de poussière et d'eau et éviter l'accumulation de rouille et de tartre. Pendant ce temps, le disque de soupape et la structure du ressort sont inspectés tous les trimestres pour vérifier l'usure, le vieillissement et les problèmes de blocage. Les impuretés des pipelines sont nettoyées régulièrement pour garantir une ouverture et une fermeture flexibles des vannes et une étanchéité fiable.

Q2 : Dans quels scénarios les installations de vannes horizontales et verticales sont-elles adaptées ?

La méthode d'installation optimale des clapets anti-retour silencieux FUXEON® est l'installation verticale, qui offre la meilleure stabilité opérationnelle. Les produits à noyau de vanne à double guide de petit diamètre (DN40-DN150) conviennent aux scénarios avec un espace vertical limité et prennent en charge une installation horizontale. Les vannes de grand diamètre (DN200-DN300) ne doivent pas être installées horizontalement pour éviter l'usure du manchon de guidage par le propre poids du disque de vanne, entraînant une défaillance de l'étanchéité et une durée de vie raccourcie ; l'installation verticale est obligatoire.

Q3 : Quelles sont les limites des conditions de fonctionnement du produit ?

Ce produit convient uniquement aux fluides à base d'eau, avec une température de fonctionnement maximale de 80 ℃. Il convient à l'approvisionnement en eau et au drainage conventionnels ainsi qu'aux systèmes d'eau de circulation industriels, prenant en charge des conditions de pression nominale de 1,0 Mpa et 1,6 Mpa. La pression réelle du pipeline ne doit pas dépasser les paramètres évalués. Il peut être utilisé dans les systèmes auxiliaires pour la surpression temporaire des pipelines, mais ne convient pas aux milieux à haute température et hautement corrosifs tels que le pétrole, le gaz ou la corrosion chimique pour éviter d'endommager la structure du joint en caoutchouc.
